50KV絕緣試樣電氣強度試驗機 ； 由電腦控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠實時顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在0.1KV-3KV/S，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。并且能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。

50KV絕緣試樣電氣強度試驗機 ； 試驗方式：

　　1、絕緣試樣空氣中擊穿或耐壓試驗

　　2、絕緣試樣浸油中擊穿或耐壓試驗

　　3、絕緣試樣空氣中階梯擊穿或耐壓試驗

4、絕緣試樣浸油中階梯擊穿或耐壓試驗

整機組成：

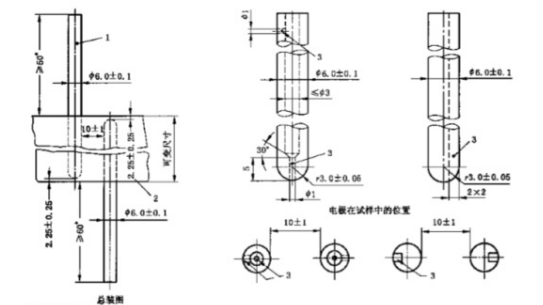

升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф25mm?25mm兩個；Ф75mm?25mm一個。（訂做除外）

安全說明：

1、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

2、直流試驗放電報警功能:在設備做完直流試驗時，當開啟試驗門時設備會自動報警，直至使用設備上的放電裝置放電后報警會自動取消.(注：因為直流試驗后不放電會危險到人身安全，不能直接拿取電極，起到提醒使用人員放電以免造成傷害)。

3、試驗放電裝置，隨主機為一體化，改進了以往單獨配備一根放電桿的功能。

4、該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。

交直流試驗的切換

1）本儀器高壓輸出為交流電壓。直流的獲得方式為在原回路中串入高壓硅堆，使測試回路為脈動的直流電壓。實現的過程為，硅堆已經在高壓變壓器的高壓絕緣塔中，平時用一個短路桿把高壓硅堆短接。需要直流試驗時，取出短路桿，使高壓硅堆接入測試電路中，這時回路的電壓為脈動的直流電壓。

2）前面板直流交流選擇按鈕。該按鈕的狀態不能改變設備輸出的電壓性質。按下該按鈕，設備僅僅是把直流報警電路接入。指示用戶，當打開箱門時，您需要對高壓均壓球放電。轉動放電桿，使放電桿的端部銅球接觸高壓均壓球。建議用戶每次放電銅球接觸高壓均壓球時間大于五秒。

3）試驗的交直流電壓切換，主要取決于高壓絕緣塔中的短路桿是否取出。當取出短路桿時，高壓均壓球上的電壓為直流電壓，插入短路桿時，高壓均壓球上的電壓為交流電壓。短路桿的取出、插入參看左側的示意圖。

4）在直流試驗時，計算機也要選擇直流狀態，否則測的結果是不正確的。簡單的說，交流電壓與直流電壓有倍的關系。

結構原理及性能特點：

1、主要由升壓系統、測量系統、A/D轉換器、放電系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成；

2、計算機---A/D轉換器---測量控制系統---調壓裝置---升壓變壓器---試樣；

3、高壓變壓器主要產生試樣所需的直流電壓；

4、調壓器用于調節升壓變壓器輸入端電壓以產生高壓所需的輸入電壓；

5、電壓測量主要是從高壓變壓器測量端測量，高壓變壓器測量端和高壓端是線性的；

6、放電系統在試驗做完以后放電，以免產生放電對人身的危害；（當試驗結束后，機器部件仍可能存在殘留的高電壓，此殘留電壓足以對人產生致命的傷害，配備此棒，完好的解決此安全隱患）。

標準配置：

主機一臺、試驗裝置一套、控制系統一套、數據采集系統一套、試驗用電極￠25mm兩個，￠75mm一個、試驗油箱一套、放電棒一支、試驗用軟件一套、品牌計算機一套、打印機一臺、使用說明書一份

技術參數

01、輸入電壓： 交流220 V

02、輸出電壓： 交流0--50 KV  ；直流0—70 KV  ； ；

03、電器容量：5KVA

04、高壓分級：0--5KV；0-10KV；0-20KV

05、升壓速率：100V/S  ；200V/S  ；500V/S  ；1000V/S 2500V/S 3000V/S

06、試驗方式：直流試驗：1、擊穿試驗2、梯度升壓  ；3、耐壓試驗

 ； ； ； ； ； ； ； ； ； ； ；交流試驗：1、擊穿試驗  ；2、梯度升壓  ；3、耐壓試驗

07、擊穿判停方式：1、電壓判停2、電流判停

08、電壓試驗精度： ≤1％

09、電極規格： ￠25mm兩個  ； ；￠75mm一個

10、主機尺寸：長寬高-800*800*1450（MM）

關于擊穿電壓測試術語、定義及類型：

1、耐電壓值： 將電壓升高到規定值，保持一定時間試樣未被擊穿，稱此電壓值為試樣的耐電壓值；

2、擊穿電壓： 試樣在某一電壓作用下被擊穿，此時的電壓值稱擊穿電壓；

3、擊穿電壓強度： 試樣的擊穿電壓與其厚度之比，稱電壓強度，以KV/mm表示。

絕緣介電強度試驗與絕緣電阻測試

絕緣介電強度試驗是在相互絕緣的部件之間或絕緣的部件與地之間，在規定時間內施加規定的電壓，以此來確定電機在額定電壓下能否安全工作，能否耐受由于開關、浪涌及其它類似現象所導致的過電壓的能力，從而評定電機絕緣材料或絕緣間隙是否合適。如果電機有缺陷，則在施加試驗電壓后，會產生擊穿放電或損壞。擊穿放電表現為飛弧(表面放電)、火花放電(空氣放電)或擊穿(擊穿放電)現象。過大的漏電流可能引起電參數或物理性能的改變 。

絕緣介電強度試驗與絕緣電阻測試是不能等同的。清潔、干燥的絕緣體盡管具有高的絕緣電阻，但卻可能發生不能經受絕緣介電強度試驗的故障；反之，一個臟的、損傷的絕緣體，其絕緣電阻雖然低，但在高電壓下也可能不會被擊穿。由于絕緣部件是由不同材料制成或是由不同材料合成的，它們的絕緣電阻各不相同。因此，絕緣電阻的測試不能完全代表對清潔度或無損傷程度的直接量度。但是，這種測試對確定高溫、潮濕、污物、氧化或揮發性材料等對絕緣特性影響程度是極為有益的 。

事實上，一臺由于過熱而使絕緣材料已經老化變脆的電機，其絕緣電阻仍可高達100MΩ，但卻無法通過絕緣介電強度試驗。絕緣電阻測試對絕緣材料受潮特別敏感，對絕緣材料老化則顯得力不從心。

絕緣介電強度試驗一般采用50Hz正弦波交流電，而絕緣電阻測試均采用直流電。

儀器特點

1、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。

2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

 ；

軟件功能:

01、軟件平臺：WINDOWS窗口操作平臺，界面直觀，便于操作

02、曲線顯示：在實驗過程中可以動態顯示試驗曲線

03、數據導出：可以對試驗結果導入EXCEL表格

04、實驗報告：可以人為設置報告名稱，并對實驗報告進行打印

05、試驗方式：可以根據需求對直流試驗和交流試驗進行靈活選擇

06、試驗方法：可以根據需求自行選擇擊穿電壓、耐壓試驗、梯度試驗

07、參數設置：可以根據不同的試驗方式及試驗方法靈活設置所需的不同參數值

08、試樣設置：可對不同標準的試樣參數靈活設置

09、人員管理：設置用戶名及密碼，不同的操作員登入進行不同的試驗，互不影響

10、標準選擇：含有不同標準，可根據需求自行選擇

11、連續操作：連續操作試驗時，可直接在軟件里結束試驗，進行二次試驗

技術要求：

1. ； 0~50kV直（交）流電壓連續可調。

2. ； 升壓方式：a勻速升壓 ； b梯度升壓 ；c耐壓試驗

3. 支持短時間內短路試驗要求。

4. 擊穿及耐壓試驗升壓速率：0.1、0.2、0.5、1.5、2、2.5、3、5（單位：kV/s）。

5. 過電流保護裝置應有足夠靈敏度以保證試樣擊穿時在0.1s內切斷電源。

6. 采用無觸點原件勻速調壓方式。

7. 電流可采集到mA級 并且實現實時采集。漏電流量程0-100mA。

8. 擊穿判斷方式：高電壓判斷、漏電流判斷。

9. 具有完善的安全防護措施。

10. 需提供足夠的設備（如引線）使得可以測試樣件最大尺寸不小于2m，且保證安全。

媒質：

⑴氣體媒質：采用空氣，如有閃絡可在電極周圍加柔軟硅橡膠防飛弧圈。防飛弧圈與電極之間有一毫米左右的環狀間隙，環寬30mm。

⑵液體媒質：常態試驗及90℃以下的熱態試驗采用清潔的變壓器油，90℃至300℃以內的熱態試驗采用清潔的過熱氣缸油。

安全注意事項：開機之前，敬請仔細閱讀本使用指南，以防止出現對操作人員的意外傷害或對儀器的損壞等的事件。操作前，請閱讀“安裝與設置”，保證對儀器各部件的正確安裝與連接。在第一次操作前，務必請有操作經驗的人員進行指導，防止誤操作造成意外事件的發生。電擊危險： 確保在安裝或維修該儀器之前使所有導線斷電，防止在帶電情況下，對人員或設備造成傷害。
