50KV電氣強度測試儀耐壓測試儀 ； 電氣強度測試(electric strength test)又稱耐壓測試。簡單點說，任何電氣設備都有一個絕緣強度，不同額定電壓的絕緣強度不一樣。當超過一定電壓等級后，設備的絕緣就會被擊穿。電氣強度測試就是看在給被測設備加一定的高電壓（可以參考IEC標準或者國標），看是否會導致擊穿。如果不擊穿，則通過，擊穿則說明不合格。

　　一般在設備出廠前做這個試驗，在現場可能僅僅是搖絕緣就可以了。另外，該試驗是破壞性試驗，一旦擊穿，不可修復。

電氣強度測試(electric strength test)又稱耐壓測試，是圍繞絕緣材料被擊穿后呈現出導體特性的特點，考察相關電參數的變化特征，以此判定絕緣材料是否被擊穿。

50KV電氣強度測試儀耐壓測試儀 ； 結構原理及性能特點：

 ； ； ； ； ； ； ； ；本設備主要由：升壓系統(高壓變壓器)、測量系統、A/D轉換器、放電系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成

計算機--A/D轉換器--測量控制系統--調壓裝置--升壓變壓器--試樣

高壓變壓器主要產生試樣所需的直流電壓，

調壓器用于調節升壓變壓器輸入端電壓以產生高壓所需的輸入電壓，

電壓測量主要是從高壓變壓器測量端測量，高壓變壓器測量端和高壓端是線性的，

放電系統在試驗做完以后自動放電，以免產生放電對人身的危害；

試驗方法

1、絕緣試樣空氣中擊穿或耐壓試驗

2、絕緣試樣浸油中擊穿或耐壓試驗

3、絕緣試樣空氣中階梯擊穿或耐壓試驗

4、絕緣試樣浸油中階梯擊穿或耐壓試驗

注：根據用戶要求，可定制其他試驗方式

關于擊穿電壓測試術語、定義及類型：

1、耐電壓值： 將電壓升高到規定值，保持一定時間試樣未被擊穿，稱此電壓值為試樣的耐電壓值；

2、擊穿電壓： 試樣在某一電壓作用下被擊穿，此時的電壓值稱擊穿電壓；

3、擊穿電壓強度： 試樣的擊穿電壓與其厚度之比，稱電壓強度，以KV/mm表示。

滿足標準：

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法

 ； ； ； ； ； ； ； ；第2部分：對應用直流電壓試驗的附加要求》

3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

4、GB/T3333電纜紙工頻電壓擊穿試驗方法

5、HG/T 3330絕緣漆漆膜擊穿強度測定法

6、GB12656電容器紙工頻電壓擊穿試驗方法

7、ASTM D149《固體電絕緣材料工業電源頻率下的介介電強度的試驗方法》

基本功能：

 ； ； ；電壓擊穿試驗儀由電腦控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠實時顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在0.1KV-3KV/S，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。并且能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。

測試后操作 ；

1.  ； ；數據記錄  ； ； ；

 ； ； ； ； ；記錄擊穿電壓值、試樣厚度、環境參數及失效模式（擊穿點位置）。 ；

 ； ； ； ； ；計算介電強度（擊穿電壓/厚度，單位kV/mm），取3~5次測試平均值。

2.  ； ；安全復位  ； ； ；

 ； ； ； ； ；打開艙門前確認電壓歸零，放電完成。 ；

 ； ； ； ； ；清理電極和油槽，關閉電源。

測試前準備 ；

1.  ； ；安全確認  ； ； ；

 ； ； ； ； ；確保試驗儀接地良好，避免漏電風險。 ；

 ； ； ； ； ；檢查試驗艙門安全聯鎖裝置是否正常（門關閉時才能啟動高壓）。 ；

 ； ； ； ； ；操作人員需穿戴絕緣手套、護目鏡等防護裝備。

2.  ； ；環境要求  ； ； ；

 ； ； ； ； ；實驗室溫度（23?2）℃、濕度（50?5）%（參考GB/T 1408.1 2016）。  ；

 ； ； ； ； ；無強烈振動或電磁干擾。

3.  ； ；試樣準備  ； ； ；

 ； ； ； ； ；按標準（如ASTM D149、IEC 60243）裁剪試樣，厚度均勻，無氣泡、雜質。  ；

 ； ； ； ； ；清潔試樣表面，避免污染影響結果。

4.  ； ；儀器檢查  ； ； ；

 ； ； ； ； ；確認電源電壓（220V?10%）穩定。  ；

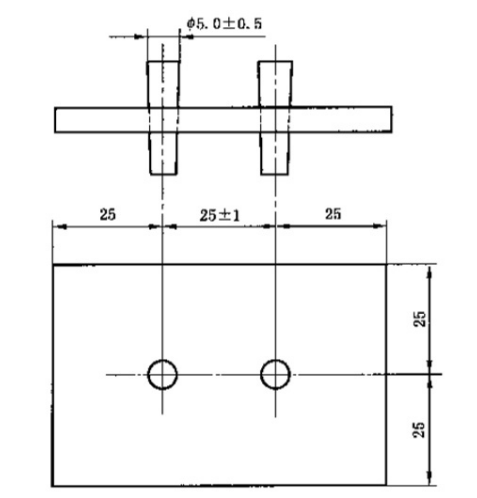

 ； ； ； ； ；檢查高壓電極（球形/板狀）是否光潔無損傷，間距符合標準（如1mm~5mm）。  ；

 ； ； ； ； ；注入絕緣油（油浸試驗時），液面需完全覆蓋試樣。

結構特點：

 ； ； ；V電壓擊穿試驗儀采用立式箱體結構，極大的節省試驗室內占地空間，地腳采用滑輪結構，方便移動和擺放，避免同類廠家生產的臥式設備，安放時需要另配安裝臺的情況，占地空間大，移動不方便等缺點。本產品采用直流伺服電機加載減速機構，保證了最新標準里面關于極慢速試驗和極快速試驗的最新要求，保證用戶可以自由選擇升壓速率。

試驗準備和環境：

1．試樣的處理

⑴用綢布蘸對試樣無腐蝕作用的溶劑，擦凈試樣。

⑵預處理和條件處理：處理條件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。

⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23?2℃，相對濕度（50?5）%的條件下處理不少于24h。

⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。

⒉ 媒質：

⑴氣體媒質：采用空氣，如有閃絡可在電極周圍加柔軟硅橡膠防飛弧圈。防飛弧圈與電極之間有一毫米左右的環狀間隙，環寬30mm。

⑵液體媒質：常態試驗及90℃以下的熱態試驗采用清潔的變壓器油，90℃至300℃以內的熱態試驗采用清潔的過熱氣缸油。

⒊試驗環境：

⑴常態試驗環境：

溫度為20?5℃，相對濕度為65?5%。

⑵熱態試驗或潮濕環境試驗條件由產品標準參照錄中表2予以規定。

擊穿的判斷：

試樣沿施加電壓方向及位置有貫穿小孔、開裂、燒焦等痕跡為擊穿，如痕跡不清可用重復施加試驗電壓來判斷。

技術參數

01、相關型號：BDJC-10KV、BDJC-30KV、BDJC-50KV、BDJC-100KV

01、輸入電壓： 交流220 V

02、輸出電壓： 交流0--50 KV  ；直流0—70 KV  ； ；

03、電器容量：5KVA

04、高壓分級：0--5KV；0-10KV；0-20KV

05、升壓速率：100V/S  ；200V/S  ；500V/S  ；1000V/S 2500V/S 3000V/S

06、試驗方式：直流試驗：1、擊穿試驗2、梯度升壓  ；3、耐壓試驗

 ； ； ； ； ； ； ； ； ； ； ；交流試驗：1、擊穿試驗  ；2、梯度升壓  ；3、耐壓試驗

07、擊穿判停方式：1、電壓判停2、電流判停

08、電壓試驗精度： ≤1％

09、電極規格： ￠25mm兩個  ； ；￠75mm一個

10、主機尺寸：長寬高-800*800*1450（MM）

注意事項1、該儀器初始的包裝材料需小心保存，安裝需由本公司的專業技術人員進行操作。2、若儀器由于任何原因必須返修，必須將其裝入原紙箱中以防運輸途中損壞。3、在開機前，操作者要首先熟悉操作方法。

關于儀器質保：1、北廣儀器保證提供的設備為需方指定的全新設備，其各項技術指標均符合相關的產品技術要求。2、設備經客戶驗收合格后，開始計算保修期，設備免費保修期為壹年，設備在質量保質期內，產品在非人為損壞的情況下，由北廣儀器負責全保。北廣儀器的客服在得到通知后24小時內響應，安排約定維修細節。3、質保期后，我們免費為您維修維護設備，除大型設備外所有設備一律返廠維修，經檢驗后，電話告知客戶問題所在及解決方式，經客戶同意后進行維修，維修后發回客戶，對于損壞及更換的零部件我們只收取成本費；如客戶不認同我們的檢驗結果，雙方另協商維修細節。
