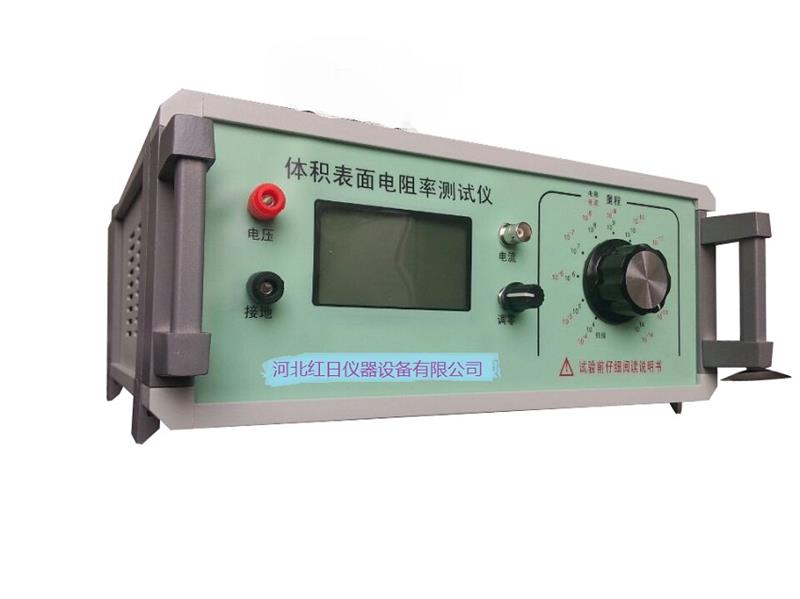

絕緣電阻儀器體積電阻表面電阻測試儀 ； 典型應用

1，測量絕緣材料電阻(率)

2，測量防靜電材料的電阻及電阻率

3，測量計算機房用活動地板的系統電阻值

4，測量防靜電鞋，導電鞋的電阻值

5，光電二極管暗電流測量

6，物理，光學和材料研究

絕緣電阻儀器體積電阻表面電阻測試儀 ； 適用場景對比?

?方法?	?典型應用場景?
電橋法	電力設備絕緣材料（電纜、變壓器）工頻損耗檢測；低中頻介電常數測量。
諧振法	高頻電路基板、微波介質諧振器、薄膜材料測試；GHz級以上材料性能分析。

工作原理

根據歐姆定律，被測電阻Rx等于施加電壓V除以通過的電流I。傳統的高阻計的工作原理是測量電壓V固定，通過測量流過取樣電阻的電流I來得到電阻值。從歐姆定律可以看出，由于電流I是與電阻成反比，而不是成正比，所以電阻的顯示值是非線性的，即電阻無窮大時，電流為零，即表頭的零位處是∞，其附近的刻度非常密，分辨率很低。整個刻度是非線性的。又由于測量不同的電阻時，其電壓V也會有些變化，所以普通的高阻計是精度差，分辨率低。

本儀器是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變而變，所以，即使測量電壓，被測量電阻，電源電壓等發生變化對其結果影響不大，其測量精度很高，從理論上講其誤差可以做到零，而實際誤差可以做到千分之幾或萬分之幾。

測試電壓（V）

DC—10V

DC—50V

DC—100V

DC—500V

DC—1000V

選擇合適的直流絕緣電阻率測量儀需綜合考慮測試對象特性、環境條件及功能需求，以下是關鍵選型要點：

?一、核心參數匹配?

?測試電壓范圍?

依據被測設備工作電壓選擇：

≤50V：選100-250V檔位；

100-380V：需500V檔位；

500V：推薦1000-5000V高壓檔（如電力變壓器用2500V/5000V）。

高壓設備（如輸電線路）需支持2500V–10000V量程，最高覆蓋?400GΩ?絕緣電阻。

?量程與精度?

?電阻范圍?：

通用型：?100kΩ–99GΩ?（支持多檔編程）；

電力設備：大型變壓器需?100μΩ–100kΩ?（兼顧繞組低阻與絕緣高阻）。

?精度要求?：基礎精度≥?0.2%，分辨率需達0.1μΩ（低阻測量）。

?輸出電流適配?

小型設備：1A–5A電流（如配電變壓器）；

大型電力設備：10A–100A大電流（縮短測試時間，抑制電感效應）。

?二、功能與場景適配?

?需求場景? ?關鍵功能配置? ?參考依據?

?現場快速檢測?便攜式設計（重量<；10kg）、鋰電池續航>；4小時、IP54防護等級

?強電磁干擾環境? 抗工頻干擾技術、自動濾波功能

?高精度診斷?四線制測量（消除引線誤差）、溫度自動換算（校正至20℃標準值）

?數據管理需求?存儲歷史數據、藍牙/USB導出、PC端分析軟件

?三、安全與可靠性?

?安全防護?

必須配備過壓/過流保護、自動放電功能（測試后釋放繞組儲能）；

高壓檔位需有聲光報警提示（如UT501的電壓符號顯示與紅燈警示）。

?環境適應性?

工作溫度：-10℃–50℃，濕度≤85%RH（避免結露影響精度）；

防塵防摔設計（戶外作業選IP65防護）。

???四、品牌與售后考量?

?廠商實力?：選擇具備電力檢測設備研發經驗、提供現場校準服務的品牌；

?認證標準?：通過CE、RoHS認證，符合GB/T 1410、ASTM D257等標準；

?售后服務?：確保響應時間≤24小時，提供定期校準支持。

???操作提示?：測量前需清潔電極表面，避免污漬導致誤差；超100GΩ高阻測試建議在屏蔽箱中進行，減少環境干擾

注意事項

儀器使用前請仔細閱讀以下內容，否則將造成儀器損壞或電擊情況。

1.檢查儀器后面板電壓量程是否置于10V檔，電流電阻量程是否置于104檔。

2.接通電源調零，（注意此時主機不得與屏蔽箱線路連接）在“Rx”兩端開路的情況下，調零使電流表的顯示為0000。然后關機。

3.將待測試樣平鋪在不保護電極正中央，然后用保護電極壓住樣品，再插入被保護電極（不保護電極、保護電極、被保護電極應同軸且確認電極之間無短路）。

4.測體積電阻時測試按鈕撥到Rv邊，測表面電阻時測試按鈕撥到Rs邊，

5.接好測試線，將測試線將主機與屏蔽箱連接好。量程置于104檔，打開主機后面板電源開關按鈕。從儀器后面板調電壓按鈕到所要求的測量電壓。(比如：GBT 1692-2008硫化橡膠 絕緣電阻率的測定 標準中注明要求在500V電壓進行測定，那么電壓就要升到500V)

6.電流電阻量程按鈕從低檔位逐漸撥高檔，每撥一次停留1-2秒觀察顯示數字，當被測電阻大于儀器測量量程時，電阻表顯示“1”，此時應繼續將儀器撥到量程更高的位置。測量儀器有顯示值時應停下，在1min的電化時間后測量電阻，當前的數字乘以檔次即是被測電阻。

7.測試完畢先將量程撥至（104）檔，然后將測量電壓撥至10V檔， 后將測試按鈕撥到中央位置后關閉電源。然后進行下一次測試。

8.應在“Rx”兩端開路時調零，一般一次調零后在測試過程中不需再調零。

9.禁止將“RX”兩端短路，以免微電流放大器受大電流沖擊。

10.不得在測試過程中不要隨意改動測量電壓。

11.測量時從低次檔逐漸撥往高次檔。

12.接通電源后，手指不能觸及高壓線的金屬部分。

13.不得測試過程中不能觸摸微電流測試端。

14.在測量高阻時，應采用屏蔽盒將被測物體屏蔽。

15.嚴禁在試測過程隨意改變電壓量程及在通電過程中打開主機。

16.嚴禁電流電阻量程未在104檔及電壓在10V檔，更換試樣。

試驗程序

試樣按本標準第7章、第8章、第9章、第10章進行準備。

測量試樣及電極的尺寸、表面間隙的寬度g（兩電極之間距離），}lj士1%。然而，如有必要，對薄試樣可在有關的規范中規定不同的度。

為測定體積電阻率，應按照有關的規范測量每個試樣的平均厚度，其厚度測量點應均勻地分布在由被保護電極所覆蓋的整個面積上。

注：對于薄試樣無論如何在加上電極前測量厚度。

一般說來，應與條件處理時相同的濕度（漫在液體中的條件處理除外）和溫度下測試電阻。但有時也可在停止條件處理后的規定時間內進行測量。

1體積電阻

在測試以前應使試樣具有電介質穩定狀態。為此，通過測量裝置將試樣的測量電極1和3短路 （圖la）），逐步增加電流測量裝置的靈敏度到符合要求，同時觀察短路電流的變化，如此繼續到短路電 流達到相當恒定的值為止，此值應小于電化電流的穩定值，或者小于電化100min的電流。由于短路電 流有可能改變方向，因此即使電流為零，也要維持短路狀態到需要的時間。當短路電流Io變得基本恒 定時（可能需要幾小時），記下Io的值和方向。

然后加上規定的直流電壓井同時開始記時。除非另有規定，在如下每個電化時間作一次測量：1 min、2min、5min、10min、50min、100min。如果連續兩次測量得出同樣的結果，責可以結束試驗并用這個電流值來計算體積電阻。記錄次觀察到相同測量結果時的電化時間。如果在100min內不 能達到穩定狀態，則記錄體積電阻與電化時間的函數關系。

作為驗收試驗，按照有關規范的規定，使用一個固定的電化時間如lmin后的電流值來計算體積電阻率。

2表面電阻

施加規定的直流電壓，測定試樣表面的兩個測量電極（圖1b）中電極1和2）間的電阻。應在1min的電化時間后測量電阻，即使在此時間內電流還沒有達到穩定的狀態。

試樣

1體積電阻率

為測定體積電阻率，試樣的形狀不限，只要能允許使用第三電極來抵消表面效應引起的誤差即可。對于表面泄漏可忽略不計的試樣，測量體積電阻時可去掉保護，只要己證明去掉保護對結果的影響可忽略不計。

在被保護電極與保護電極之間的試樣表面上的間隙要有均勻的寬度，并且在表面泄漏不致于引起測量誤差的條件下間隙應盡可能的窄。lmm的間隙通常為切實可行的 小間隙。

圖2及圖3給出了三電極裝置的例子。在測量體積電阻時，電極1是被保護電極，電極2為保護電 極，電極3為不保護電極。被保護電極的直徑d1（圖2）或長度l1（圖3）應至少為試樣厚度h的10倍，通 常至少為25mm。不保護電極的直徑d4（或長度［4）和保護電極的外直徑d3（或保護電極兩外邊緣之間 的長度［3）應該等于保護電極的內徑d2（或保護電極兩內邊緣之間的長度lz）加上至少2倍的試樣厚度。

2表面電阻率

為測定表面電阻率，試樣的形狀不限，只要允許使用第三電極來抵消體積效應引起的誤差即可。推薦使用圖2及圖3所示的三電極裝置。用電極1作為被保護電極，電極3作為保護電極，電極2作為不 保護電極。可直接測量電極1和2之間表面間隙的電阻。這樣測得的電阻包括了電極1和2之間的表面電阻和這兩個電極間的體積電阻。然而，對于很寬范圍的環境條件和材料性能，當電極尺寸合適時， 體積電阻的影響可忽略不計。為此，對于圖2和圖3所示的裝置，電極的間隙寬度g至少應為試樣厚度 的2倍，一般說來，1mm為切實可行的 小間隙。被保護電極尺寸d1（或長度l1）應至少為試樣厚度h的10倍，通常至少為25mm。

也可以使用條形電極或具有合適尺寸的其他裝置。

注：由于通過試樣內層的電流的影響，表面電阻率的計算值與試樣和電極的尺寸有很大的關系，因此，為了測定時可進行比較，推薦使用與圖2所示的電極裝置的尺寸相一致的試樣，其中d1= 50 mm， d2 = 60 mm， ds = 80 mm

測量指標

1、電阻測量范圍：1?104Ω ～1?1018Ω。

2、電流測量范圍：2?10-4A～1?10-16A

3、顯 示 方 式：數字液晶顯示

4、內置測試電壓：10V、50V、100V、250V、500V、1000V（任意切換）

5、基本準確度：1% (*注)

6、使用環境： 溫度：0℃～40℃，相對濕度<；80%

7、供電形式：AC 220V，50HZ，功耗約5W

8、儀器尺寸：285ｍｍ?245ｍｍ?120 mm

9、質量： 約5KG

10、體積小、重量輕、準確度高，電阻、電流雙顯示，性能好穩定、讀數方便

電源

要求有很穩定的直流電壓源。這可用蓄電油或一個整流穩壓的電摞來提供。對電源的穩定度要求是由電壓變化導致的電流變化與被測電流相比可忽略不計。

加到整個試樣上的試驗電壓通常規定為100V、250V、500V、1000 V、2500 V、5000 V， 10000 V和15000 V。 常用的電壓是100V、500V和1000 V。

在某些情況下，試樣的電阻與施加電壓的極性有關

如果電阻是與極性有關的，則宜加以注明。取兩次電阻值的幾何平均值（對數算術平均值的反對數）作為結果。

由于試樣電阻可能與電壓有依存關系，因此應在報告中注明試驗電壓值。

三電極接線說明

 ； ； ； ；測量電阻可用二電極，一個接高壓電極，另一個接電流電極就行了，儀器的地線用于屏蔽用，在測量高電阻時要與屏蔽箱的地相接以防干擾。測量低電阻時可以不用。國家標準GB1410《 固體絕緣材料絕緣體積電阻率和表面電阻率試驗方 法》中推薦一種三電極測量方法：

它是由三個獨立的電極組成:

1.中心為圓柱體，直徑為50mm，標準中沒有規定高度，但一般是40mm

2.圓柱體外為一圓環，圓環內徑為60mm，外徑為80mm，標準中沒有規定高度，但一般是40mm

3.底為一平板，直徑為100mm的圓板.標準中沒有規定厚度，但一般為5mm

如果使用這種三電極測量材料表面電阻或體積電阻，可以按下圖接線：

4.測表面電阻：（電流流過被測量物體表面時測得的電阻）

儀器高壓輸出（紅）接圓環電極

儀器電流輸入端（芯線）接圓柱電極

儀器地（黑，屏蔽線）接圓盤電極

5.測體積電阻：（電流流過被測量物體體內時測得的電阻）

儀器高壓輸出（紅）接圓盤電極

儀器電流輸入端（芯線）接圓柱電極

儀器地（黑，屏蔽線）接圓環電極

標準配置：

 ；1、儀器主機 一臺

 ；2、屏蔽箱一個

 ；3、試驗電極三個

 ；4、說明書一本

 ；5、電源線一條

 ；6、數據線三條

 ；7、合格證一份

 ；8、保修卡一份

售后服務

一、安裝調試：協助試驗機的安裝，負責試驗機的運輸、調試。

二、驗收標準：試驗機按訂貨技術附件進行驗收。終驗收在買方進行，對用戶提供的試樣進行試驗，并提供測試報告。

三、培訓：安裝調試同時，在儀器操作現場一次性免費培訓操作人員2-3名，該操作人員應是由需方選派的長期穩定的員工，培訓后能夠?qū)υO(shè)備基本原理、軟件使用、操作、維護事項理解和應用，使人員能夠獨立操作設備對樣品進行檢測、分析，同時能進行基本的維護。

四、軟件升級：終生免費提供新版本控制軟件。
