直流耐電壓，電壓擊穿測試儀 ； 液體電介質擊穿

純凈液體電介質與含雜質的工程液體電介質的擊穿機理不同.對前者主要有電擊穿理論和氣泡擊穿理論，對后者有氣體橋擊穿理論.沿液體和固體電介質分界面的放電現象稱為液體電介質中的沿面放電.這種放電不僅使液體變質，而且放電產生的熱作用和劇烈的壓力變化可能使固體介質內產生氣泡.經多次作用會使固體介質出現分層，開裂現象，放電有可能在固體介質內發展，絕緣結構的擊穿電壓因此下降.脈沖電壓下液體電介質擊穿時，常出現強力氣體沖擊波（即電水錘），可用于水下探礦，橋墩探傷及人體內臟結石的體外破碎.

直流耐電壓，電壓擊穿測試儀 ； 設備安全保護功能：

◆ 試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的最近距離大于370mm，50KV測試設備高壓電極距離試驗箱壁的最近距離大于250mm，試驗時即使人接觸箱壁也不會有危險。

◆ 設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

◆ 該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。

◆直流試驗放電報警功能:在設備做完直流試驗時，當開啟試驗門時設備會自動報警，直至使用設備上的放電裝置放電后報警會自動取消.（注：因為直流試驗后不放電會危險到人身安全，不能直接拿取電極，起到提醒使用人員放電以免造成人身傷害）。

◆ 試驗放電裝置，隨主機為一體化，改進了以往單獨配備一根放電桿的功能。

◆ 六級高壓安全斷電控制：①總電源開關②高壓斷電開關（鑰匙開關）③調壓器復位開關④試驗箱門安全開關⑤高壓變壓器輸入側限流空開⑥漏電保護開關

儀器特點

1、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。

2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

氣體電介質擊穿

在電場作用下氣體分子發生碰撞電離而導致電極間的貫穿性放電.其影響因素很多，主要有作用電壓，電板形狀，氣體的性質及狀態等.氣體介質擊穿常見的有直流電壓擊穿，工頻電壓擊穿，高氣壓電擊穿，沖擊電壓擊穿，高真空電擊穿，負電性氣體擊穿等.空氣是很好的氣體絕緣材料，電離場強和擊穿場強高，擊穿后能迅速恢復絕緣性能，且不燃，不爆，不老化，無腐蝕性，因而得到廣泛應用.為提供高電壓輸電線或變電所的空氣間隙距離的設計依據（高壓輸電線應離地面多高等），需進行長空氣間隙的工頻擊穿試驗.

以下是關于 ；電壓擊穿試驗儀 ； ；的標準使用流程說明，適用于絕緣材料、塑料、橡膠等介電強度測試：

 ； ； ；

 ； ； ； ； ； ；北廣精儀電壓擊穿試驗儀使用流程 ；

 ； ； ； ； ； ； ；一、測試前準備 ；

1.  ； ；安全確認  ； ； ；

 ； ； ； ； ；確保試驗儀接地良好，避免漏電風險。 ；

 ； ； ； ； ；檢查試驗艙門安全聯鎖裝置是否正常（門關閉時才能啟動高壓）。 ；

 ； ； ； ； ；操作人員需穿戴絕緣手套、護目鏡等防護裝備。

2.  ； ；環境要求  ； ； ；

 ； ； ； ； ；實驗室溫度（23?2）℃、濕度（50?5）%（參考GB/T 1408.1 2016）。  ；

 ； ； ； ； ；無強烈振動或電磁干擾。

3.  ； ；試樣準備  ； ； ；

 ； ； ； ； ；按標準（如ASTM D149、IEC 60243）裁剪試樣，厚度均勻，無氣泡、雜質。  ；

 ； ； ； ； ；清潔試樣表面，避免污染影響結果。

4.  ； ；儀器檢查  ； ； ；

 ； ； ； ； ；確認電源電壓（220V?10%）穩定。  ；

 ； ； ； ； ；檢查高壓電極（球形/板狀）是否光潔無損傷，間距符合標準（如1mm~5mm）。  ；

 ； ； ； ； ；注入絕緣油（油浸試驗時），液面需完全覆蓋試樣。

 ； ； ；

 ； ； ； ； ； ； ；二、測試設置 ；

1.  ； ；參數輸入  ； ； ；

 ； ； ； ； ；開機后進入控制界面，設置以下參數： ；

 ； ； ； ； ； ； ； ； ；測試模式 ；：快速升壓、階梯升壓或耐壓試驗。 ；

 ； ； ； ； ； ； ； ； ；初始電壓 ；：一般為額定電壓的50%（如1kV）。  ；

 ； ； ； ； ； ； ； ； ；升壓速率 ；（如1kV/s、2kV/s，依據標準選擇）。  ；

 ； ； ； ； ； ； ； ； ；終止條件 ；：擊穿電流閾值（默認5~10mA）或手動停止。  ；

2.  ； ；試樣安裝  ； ； ；

 ； ； ； ； ；將試樣置于電極間，確保接觸平整無氣泡。 ；

 ； ； ； ； ；油浸試驗時，試樣需完全浸沒并靜置排除氣泡（≥5min）。

 ； ； ；

 ； ； ； ； ； ； ；三、測試操作 ；

1.  ； ；啟動測試  ； ； ；

 ； ； ； ； ；關閉試驗艙門，按下“啟動”鍵，儀器自動升壓。  ；

 ； ； ； ； ；實時觀察電壓電流曲線，試樣擊穿時儀器自動斷電并記錄擊穿電壓（kV/mm）。

2.  ； ；異常處理  ； ； ；

 ； ； ； ； ；若出現閃絡而非擊穿（表面放電），需清潔試樣后重新測試。 ；

 ； ； ； ； ；測試中斷時，按“急停”鍵切斷高壓，放電后再處理。

 ； ； ；

 ； ； ； ； ； ； ；四、測試后操作 ；

1.  ； ；數據記錄  ； ； ；

 ； ； ； ； ；記錄擊穿電壓值、試樣厚度、環境參數及失效模式（擊穿點位置）。 ；

 ； ； ； ； ；計算介電強度（擊穿電壓/厚度，單位kV/mm），取3~5次測試平均值。

2.  ； ；安全復位  ； ； ；

 ； ； ； ； ；打開艙門前確認電壓歸零，放電完成。 ；

 ； ； ； ； ；清理電極和油槽，關閉電源。

 ； ；

 ； ； ； ； ； ； ；五、注意事項 ；

1.  ； ；安全警告  ； ； ；

 ； ； ； ； ；嚴禁帶電操作或打開艙門！ ；

 ； ； ； ； ；擊穿后試樣可能產生碳化痕跡，需及時清理電極。

2.  ； ；維護要求  ； ； ；

 ； ； ； ； ；定期更換絕緣油（耐壓值≥30kV/2.5mm）。  ；

 ； ； ； ； ；校準周期：1年（或500次測試后）。

3.  ； ；標準參考  ； ； ；

 ； ； ； ； ；固體材料典型介電強度： ；

 ； ； ； ； ； ； ；聚乙烯：20~50kV/mm  ；

 ； ； ； ； ； ； ；環氧樹脂：15~30kV/mm  ；

電壓擊穿試驗儀通過規范操作可確保測試數據準確性，同時保障人員和設備安全。測試結果需結合材料標準及實際應用場景綜合評估。

整機組成：

1、升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。

2、動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。

3、檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。

4、計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。

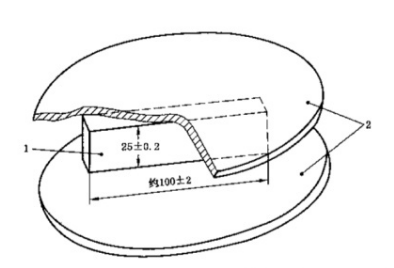

5、試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф25mm?25mm兩個；Ф75mm?25mm一個。（訂做除外）

 ；

塑料的電擊穿機理：介電擊穿機理可分為電擊穿、熱擊穿、化學擊穿、放電擊穿等，往往是多種機理綜合發生。通常把不隨溫度變化的擊穿稱為電擊穿，把隨溫度變化的擊穿稱為熱擊穿。熱擊穿的外部表現是介電強度隨溫度升高而迅速下降，與施加電壓作用的長短有關；與電場中產生的熱量大于它能散熱的熱量，使其內部溫度不斷升高。溫度升高導致其電阻下降，流經試樣電流增大，產生的熱量更多，如此循環不已，致使介質轉變?yōu)榱硪环N聚焦態，失去耐電壓能力，材料被破壞。電擊穿的特點是介電強度與周圍介質的電性能有關；擊穿點常常出現在電極邊緣其至電極以外。

絕緣介電強度試驗與絕緣電阻測試

絕緣介電強度試驗是在相互絕緣的部件之間或絕緣的部件與地之間，在規定時間內施加規定的電壓，以此來確定電機在額定電壓下能否安全工作，能否耐受由于開關、浪涌及其它類似現象所導致的過電壓的能力，從而評定電機絕緣材料或絕緣間隙是否合適。如果電機有缺陷，則在施加試驗電壓后，會產生擊穿放電或損壞。擊穿放電表現為飛弧(表面放電)、火花放電(空氣放電)或擊穿(擊穿放電)現象。過大的漏電流可能引起電參數或物理性能的改變 。

絕緣介電強度試驗與絕緣電阻測試是不能等同的。清潔、干燥的絕緣體盡管具有高的絕緣電阻，但卻可能發生不能經受絕緣介電強度試驗的故障；反之，一個臟的、損傷的絕緣體，其絕緣電阻雖然低，但在高電壓下也可能不會被擊穿。由于絕緣部件是由不同材料制成或是由不同材料合成的，它們的絕緣電阻各不相同。因此，絕緣電阻的測試不能完全代表對清潔度或無損傷程度的直接量度。但是，這種測試對確定高溫、潮濕、污物、氧化或揮發性材料等對絕緣特性影響程度是極為有益的 。

事實上，一臺由于過熱而使絕緣材料已經老化變脆的電機，其絕緣電阻仍可高達100MΩ，但卻無法通過絕緣介電強度試驗。絕緣電阻測試對絕緣材料受潮特別敏感，對絕緣材料老化則顯得力不從心。

絕緣介電強度試驗一般采用50Hz正弦波交流電，而絕緣電阻測試均采用直流電。

電氣強度測試(electric strength test)又稱耐壓測試。簡單點說，任何電氣設備都有一個絕緣強度，不同額定電壓的絕緣強度不一樣。當超過一定電壓等級后，設備的絕緣就會被擊穿。電氣強度測試就是看在給被測設備加一定的高電壓（可以參考IEC標準或者國標），看是否會導致?lián)舸Ｈ绻粨舸瑒t通過，擊穿則說明不合格。

　　一般在設備出廠前做這個試驗，在現場可能僅僅是搖絕緣就可以了。另外，該試驗是破壞性試驗，一旦擊穿，不可修復。

電氣強度測試(electric strength test)又稱耐壓測試，是圍繞絕緣材料被擊穿后呈現出導體特性的特點，考察相關電參數的變化特征，以此判定絕緣材料是否被擊穿

 ；

技術參數：

產品型號BDJC-50KV、BDJC -100KV

控制方式 計算機控制

符合標準GB/T1408、ASTM D149等

適用材料 橡膠、塑料、薄膜等絕緣材料

測試項目 擊穿電壓、絕緣強度、擊穿強度、介電強度、耐電壓強度

試驗電壓20KV、50KV、100KV、150KV等

精度  ； ； ； ； ； ； ； ；1%

升壓速率10V/S-5KV/S

試驗方式交流/直流、耐壓、擊穿、梯度升壓

控制系統PLC控制

試驗介質 絕緣油、空氣、水

顯示方式 曲線顯示、數據打印、數據表格

其它特點無線藍牙控制（500M）

設備組成 主機、計算機、電極

電極規格25mm（兩個）、75mm、（一個）

電器容量5KVA、10KVA

耐壓時間0-8H

安全保護 九級安全保護

出據證書514所、中國計量科學研究院

主機尺寸800*800*1300mm

主機重量110KG

產品保修承諾：

1、免費送貨到用戶指定的地點，免費指導安裝、培訓及調試。

2、保修期內人為損壞的零部件按采購（加工）價格收費更換。

3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

4、傳感器過載及整機電路超壓損壞不在保修范圍內。

5、產品質保期：自安裝正常使用日起一年；
