100KV氣體電介質擊穿測量儀 ； 測試設置 ；

1.  ； ；參數輸入  ； ； ；

 ； ； ； ； ；開機后進入控制界面，設置以下參數： ；

 ； ； ； ； ； ； ； ； ；測試模式 ；：快速升壓、階梯升壓或耐壓試驗。 ；

 ； ； ； ； ； ； ； ； ；初始電壓 ；：一般為額定電壓的50%（如1kV）。  ；

 ； ； ； ； ； ； ； ； ；升壓速率 ；（如1kV/s、2kV/s，依據標準選擇）。  ；

 ； ； ； ； ； ； ； ； ；終止條件 ；：擊穿電流閾值（默認5~10mA）或手動停止。  ；

2.  ； ；試樣安裝  ； ； ；

 ； ； ； ； ；將試樣置于電極間，確保接觸平整無氣泡。 ；

 ； ； ； ； ；油浸試驗時，試樣需完全浸沒并靜置排除氣泡（≥5min）。

100KV氣體電介質擊穿測量儀 ； 主要配置：

1、試驗主機一臺  ； ； ； ； ； ； ； ； ； ； ； ； ；5萬伏高壓發生器一臺

2、電磁自動放電裝置一套。  ； ； ； ；電壓擊穿計算機測控軟件一套

3、全自動微電腦電壓調壓裝置一套(串口方式)

4、試驗電極規格(紫銅)  ； ； ； ； ； ； ； ；計算機一套(專用抗強干擾計算機)

5、試驗用油盒一只：材質為有機玻璃  ； ； ； ；國家一級計量鑒定質檢份

6、產品使用說明書一份  ； ； ； ； ； ； ； ； ； ； ；合格證一份

產品特點：

1、采用智能集成電路進行勻速升壓。

2、支持短時間內短路試驗要求。

3、電壓試驗精度： ≤1％。

4、試驗電壓連續可調：0--50KV。

5、電流可采集到mA級。

6、出具國家一級計量單位校準檢定證書或出具客戶指定計量單位的證書。

7、電源：220V?10%的單相交流電壓和50Hz?1%的頻率。

8、電流電壓穩定度:外界電源電壓波動10%時

結構原理及性能特點：

 ； ； ； ； ； ； ； ；本設備主要由：升壓系統(高壓變壓器)、測量系統、A/D轉換器、放電系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成

計算機--A/D轉換器--測量控制系統--調壓裝置--升壓變壓器--試樣

高壓變壓器主要產生試樣所需的直流電壓，

調壓器用于調節升壓變壓器輸入端電壓以產生高壓所需的輸入電壓，

電壓測量主要是從高壓變壓器測量端測量，高壓變壓器測量端和高壓端是線性的，

放電系統在試驗做完以后自動放電，以免產生放電對人身的危害；

 ；

電氣強度（Dielectric strength），指擊穿電壓比上擊穿樣品的厚度等于樣品的電氣強度。

在物理學中，術語電氣強度具有以下含義：

絕緣材料中，純材料在理想條件下可以承受的最大電場而不會損壞（即不會經歷其絕緣性能的失效）。

對于電介質材料和電極的具體配置，導致擊穿的最小施加電場（即，所施加的電壓除以電極分離距離）。

材料的理論電氣強度是大塊材料的固有屬性，并且與施加電場的材料或電極的構造無關。這種“固有介電強度”對應于在理想實驗室條件下使用純物質測量的值。在擊穿時，電場釋放束縛的電子。如果施加的電場足夠高，來自背景輻射的自由電子可能會加速到在被稱為雪崩擊穿的過程中與中性原子或分子碰撞期間釋放額外電子的速度。擊穿發生得相當突然（通常在幾納秒），導致通過材料形成導電路徑和破壞性放電。對于固體材料，擊穿事件嚴重降低，甚至破壞其絕緣能力。

固體電介質擊穿

導致擊穿的最低臨界電壓稱為擊穿電壓.均勻電場中，擊穿電壓與介質厚度之比稱為擊穿電場強度（簡稱擊穿場強，又稱介電強度）.它反映固體電介質自身的耐電強度.不均勻電場中，擊穿電壓與擊穿處介質厚度之比稱為平均擊穿場強，它低于均勻電場中固體介質的介電強度.固體介質擊穿后，由于有巨大電流通過，介質中會出現熔化或燒焦的通道，或出現裂紋.脆性介質擊穿時，常發生材料的碎裂，可據此破碎非金屬礦石.

固體電介質擊穿有3種形式:電擊穿，熱擊穿和電化學擊穿.

電擊穿是因電場使電介質中積聚起足夠數量和能量的帶電質點而導致電介質失去絕緣性能.熱擊穿是因在電場作用下，電介質內部熱量積累，溫度過高而導致失去絕緣能力.電化學擊穿是在電場，溫度等因素作用下，電介質發生緩慢的化學變化，性能逐漸劣化，最終喪失絕緣能力.固體電介質的化學變化通常使其電導增加，這會使介質的溫度上升，因而電化學擊穿的最終形式是熱擊穿.溫度和電壓作用時間對電擊穿的影響小，對熱擊穿和電化學擊穿的影響大；電場局部不均勻性對熱擊穿的影響小，對其他兩種影響大.

　　擊穿電壓也是評定絕緣油(包括變壓器油、電容器油、電纜油等)電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。

　　對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射電子，當電子具有足夠能量時，可使油分子微化離解，于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿，此時的電壓被稱為擊穿電壓。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行油中的擊穿電壓低是變壓器工作危險的信號。

　　對于變壓器油國內外標準，規定的擊穿電壓一般在40-50 kV，高的達60kV甚至更多。

你所說的“油擊穿電壓”的油都是絕緣油，盡管是絕緣油那也是有極限的（什么都沒有絕對的），所以說“油擊穿電壓”就是油被擊穿了時的電壓值，一般這個值的得出是要用專用的設備來對有做實驗：有一油杯，里面盛著要做實驗的油，油杯內有一對電極（2個小圓餅型的），對電極逐漸加電壓，直至油被擊穿，實驗三次，取平均值，既得“油擊穿電壓”！一般都在幾萬伏。

 ；

變壓器絕緣油的擊穿電壓不合格原因有：絕緣油品質出現劣化、水分過大潮濕、雜質過多和溫度變化大等。絕緣油的主要功能是冷卻和絕緣，還具有消滅電路切斷時產生的電弧的作用。

電介質在足夠強的電場作用下將失去其介電性能成為導體，稱為電介質擊穿，所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。不同電介質在相同溫度下，其擊穿場強不同。當電容器介質和兩極板的距離d一定后，由U1-U2=Ed知，擊穿場強決定了擊穿電壓。

使用說明：

1、試驗單位：對材料進行試驗檢測的單位名稱；

2、送試單位：送材料檢測的單位名稱；

3、試驗方式：選擇進行“交流試驗”或“直流試驗”；

4、試驗方法：可進行“擊穿”，“耐壓”，“梯度耐壓”試驗；

5、試驗人員：輸入檢測人員姓名；

6、試驗溫度：輸入試驗溫度；

 ；

7、試驗濕度：輸入試驗濕度；

8、設備型號：顯示機器型號，此處不可變；

9、執行標準：選擇所使用的標準；

10、試驗介質：選擇試驗介質，或可以自己編輯寫入；

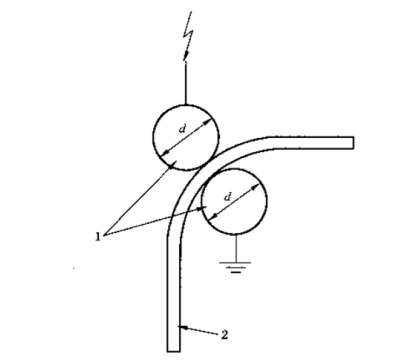

11、電極形狀：輸入電極形狀；

12、電極尺寸：輸入電極尺寸；

13、使用量程：選擇使用量程，分為10KV、20kV、30kv、50kv、100kv；

14、峰降電壓：用于判斷材料是否擊穿，必須輸入項；

15、初始電壓：用于耐壓和梯度耐壓試驗，在試驗開始時將電壓升到的位置；

16、升壓速度：選擇升壓的速度，控制在試驗過程中升壓的快慢；

17、梯度電壓：用于梯度耐壓試驗，設置每次升壓的梯度值；

18、梯度時間：用于梯度耐壓試驗，設置在相應梯度的耐壓時間；

 ；

19、終止電壓：設置在試驗過程中電壓的上限值；

20、試樣制備：設置試樣的制備信息；

21、材料名稱：設置試驗材料的名稱；

22、試驗時間：選擇試驗時期，或寫入試驗日期和時間；

23、報告編號：設置報告編號信息；

24、試樣編號：設置試樣編號信息，試驗樣品的規格編碼及編號；

25、試樣形狀：設置試樣形狀；

26、試樣尺寸：輸入試樣的尺寸；

27、試樣厚度：輸入試樣厚度，用于計算試驗強度，必須輸入；

28、應  ； ； ；用：確認此界面所做設置；

29、退  ； ； ；出：返回主界面，設置無效；

產品售后服務承諾表述如下：

1.我方對于提供的產品免費保修三年。保修期滿后，我方將繼續跟蹤服務，客戶享受終生維修，負責及時提供必要的售后服務、技術咨詢。

2.保修期內人為損壞的零部件按采購（加工）價格收費更換。

3.可為用戶提供上門服務。

4.提供實時的遠程診斷和維護服務。

5.保修期內提供免費的產品軟件升級、故障排除、性能調優、技術咨詢等售后技術支持服務情況

6.視頻指導培訓操作人員，使參訓人員能正常操作儀器、初步會判斷故障、簡單維護保養。

7.每年進行客戶回訪。

8.軟件升級：終生免費提供新版本控制軟件。

9.提供適用、詳細、全面的中文產品說明書和維修手冊。

10.提供對故障2小時內響應，24小時內的現場服務。
