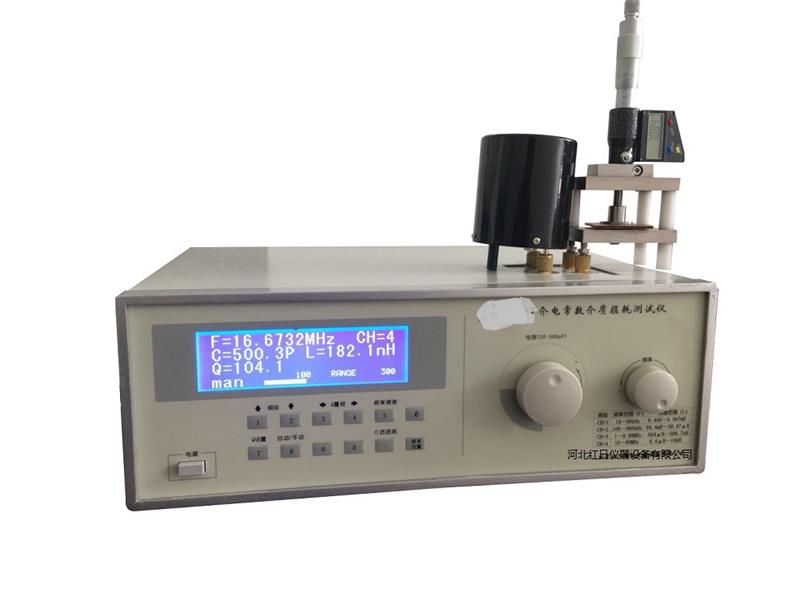

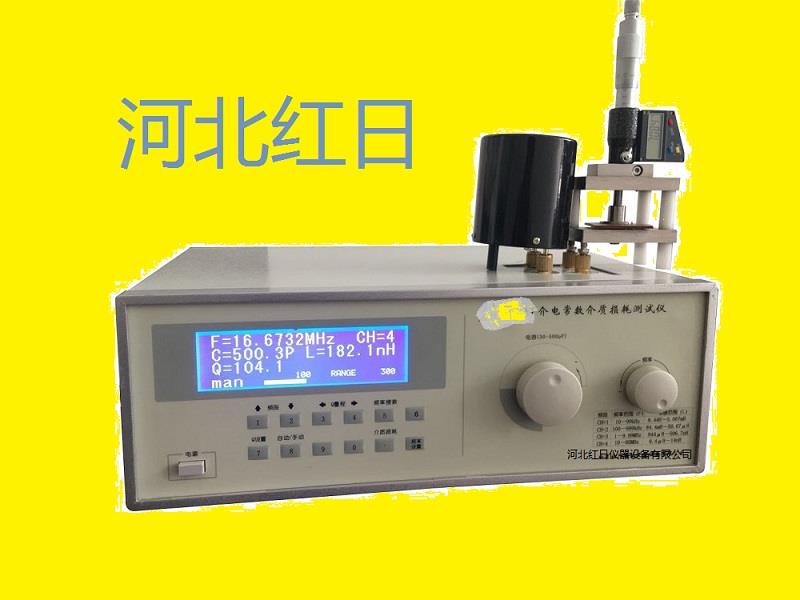

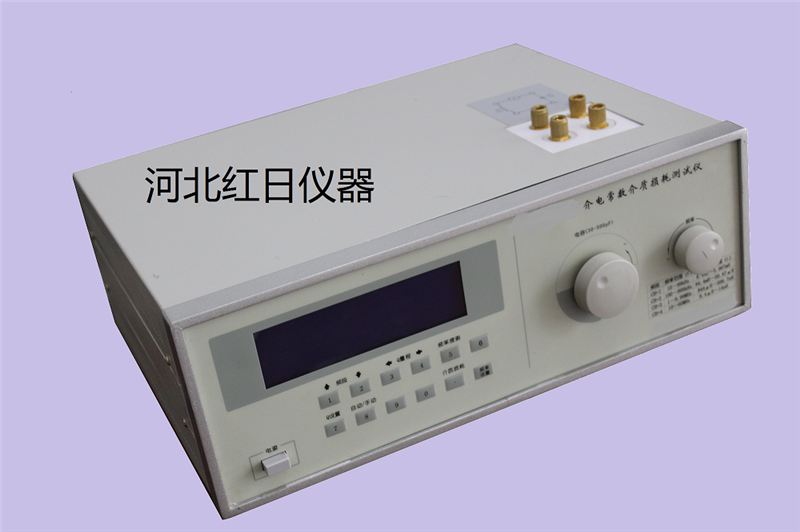

絕緣材料介質損耗因數測試儀 ； 介質損耗：絕緣材料在電場作用下，由于介質電導和介質極化的滯后效應，在其內部引起的能量損耗。也叫介質損失，簡稱介損。在交變電場作用下，電介質內流過的電流相量和電壓相量之間的夾角（功率因數角Φ）的余角δ稱為介質損耗角。

損耗因子也指耗損正切，是交流電被轉化為熱能的介電損耗（耗散的能量）的量度，一般情況下都期望耗損因子低些好。

 ；絕緣材料介質損耗因數測試儀 ； 附加特性對比?

?特性?	?電橋法?	?諧振法?
溫度適應性	需嚴格溫控（高精度要求）8	對溫濕度波動相對不敏感9
操作復雜度	復雜（需手動調節平衡）8	簡便（自動掃頻調諧）6
多參數測量能力	可同步測Cx、tanδ、Rx6	主要測Q值和諧振頻率4

主要特點：

空洞共振腔適用于CCL/印刷線路板，薄膜等非破壞性低介電損耗材料量測。 印電路板主要由玻纖與環氧樹脂組成的，玻纖介電常數為5~6，樹脂大約是3，由于樹脂含量，硬化程度，溶劑殘留等因素會造成介電特性的偏差，傳統測量方法樣品制作不易，尤其是薄膜樣品(小于10 mil)量測值偏低，。

測量范圍及誤差

 ； ； ； ；本電橋的環境溫度為20?5℃，相對濕度為30％－80％條件下，應滿足

下列表中的技術指示要求。

 ； ； ； ；在Cn＝100pF  ； ； ；R4＝3183.2（W）（即10K/π）時

 ； ； ； ；測量項目 ； ； ； ； ； ；測量范圍 ； ； ； ； ； ； ； ； ； ； ； ；測量誤差 ； ； ； ； ； ； ； ； ； ； ； ； ； ；

 ； ； ； ；電容量Cx  ； ； ； ； ； ；40pF--20000pF  ； ； ； ； ；?0.5%  ；Cx?2pF  ； ； ； ；

 ； ； ； ；介質損耗tgd  ； ； ； ； ；0～1  ； ； ； ； ； ； ； ； ； ； ； ； ；?1.5％tgdx?0.0001

 ； ； ； ；在Cn＝100pF  ； ； ； ； ；R4＝318.3（W）（即1K/π）時

 ； ； ； ；測量項目 ； ； ； ； ； ；測量范圍 ； ； ； ； ； ； ； ； ； ； ； ；測量誤差 ； ； ； ； ； ； ； ； ； ； ； ； ； ；

 ； ； ； ；電容量Cx  ； ； ； ； ； ；4pF--2000pF  ； ； ； ； ；?0.5%  ；Cx?3pF  ； ； ； ；

介質損耗tgd  ； ； ； ； ；0～0.1  ； ； ； ； ； ； ； ； ；?1.5％tgdx?0.0001

離子晶體的損耗

離子晶體的介質損耗與其結構的緊密程度有關。

緊密結構的晶體離子都排列很有規則，鍵強度比較大，如α-Al2O3、鎂橄欖石晶體等，在外電場作用下很難發生離子松弛極化，只有電子式和離子式的位移極化，所以無極化損耗，僅有的一點損耗是由漏導引起的（包括本質電導和少量雜質引起的雜質電導）。這類晶體的介質損耗功率與頻率無關，損耗角正切隨頻率的升高而降低。因此，以這類晶體為主晶相的陶瓷往往用在高頻場合。如剛玉瓷、滑石瓷、金紅石瓷、鎂橄欖石瓷等

結構松散的離子晶體，如莫來石（3Al2O3?2SiO2）、董青石（2MgO?2Al2O3?5SiO2）等，其內部有較大的空隙或晶格畸變，含有缺陷和較多的雜質，離子的活動范圍擴大。在外電場作用下，晶體中的弱聯系離子有可能貫穿電極運動，產生電導打耗。弱聯系離子也可能在一定范圍內來回運動，形成熱離子松弛，出現極化損耗。所以這類晶體的介質損耗較大，由這類品體作主晶相的陶瓷材料不適用于高頻，只能應用于低頻場合。

電容測量：1~205

 ； ； ； ； ；主電容調節范圍：18～220pF

 ； ； ； ； ；準確度：150pF以下?1.5pF； 150pF以上?1%

 ； ； ； ； ；注：大于直接測量范圍的電容測量見后頁使用說明

 ；

其他

a．消耗功率：約25W；

b．凈重：約7kg；

c. 外型尺寸：（l?b?h）mm：380?132?280。

試驗報告

 ；試驗報告中應給出下列相關內容:

 ；絕緣材料的型號名稱及種類、供貨形式、取樣方法、試樣的形狀及尺寸和取樣日期(并注明試樣厚度和試樣在與電極接觸的表面進行處理的情況)；

 ；試樣條件處理的方法和處理時間；

 ；電極裝置類型，若有加在試樣上的電極應注明其類型；

 ；測量儀器；

 ；試驗時的溫度和相對濕度以及試樣的溫度；

 ；施加的電壓；

 ；施加的頻率；

 ；相對電容率ε(平均值)；

 ；介質損耗因數tans(平均值)；

 ；試驗日期；

 ；相對電容率和介質損耗因數值以及由它們計算得到的值如損耗指數和損耗角，必要時，應給出與溫度和頻率的關系。

關于高頻介質損耗測試儀的特點及原理：高頻介質損耗測試儀具備寬頻率范圍（20Hz-1MHz甚至更高），采用高精度LCR測量電路和24位AD轉換器實現微伏級信號分辨，配備溫控模塊支持-40℃至200℃溫度范圍。儀器具備多重保護機制，包括輸入電壓波動、輸出短路、過壓過流保護等安全特性。此外，測試儀還能測量電感量和品質因數等參數，并支持?jǐn)?shù)據存儲和管理功能。

在原理方面，高頻介質損耗測試儀主要基于電橋法和諧振法。電橋法通過相位差檢測技術，比對標準電容器與待測樣品的電流相位差來計算復介電常數。而諧振法（Q表法）則利用諧振頻率偏移或品質因數變化來評估介電特性。對于材料介電性能，介電常數反映材料儲存電能的能力，介質損耗角正切值表示能量損耗比例。高頻測試儀通常采用三電極結構設計以消除邊緣效應誤差，并通過數字化實時采集進行矢量運算。

用戶可能從事電力設備檢測或材料研究工作，需要這些專業參數來評估絕緣材料的高頻特性。高頻介質損耗測試儀的技術指標對材料研發和電力設備安全至關重要，特別是tanδ值過高會導致絕緣層溫升加速老化。

在回答組織結構上，考慮分成特點和原理兩大部分，用簡潔的說明性小標題區分，重點參數加粗突出。每個技術點都會標注對應的搜索結果索引，確保信息可追溯。

 ；

科研與教學?

00001. ；?材料介電性能研究?

?工具?：高頻電橋法測量固體/液體介電常數（ε）及損耗因子（tanδ）。

?案例?：納米陶瓷高頻特性分析。

00002. ；?物理實驗教學?

?項目?：惠斯通電橋測未知電阻，驗證平衡條件 ；?1/?2=?3/?4R1/R2=R3/R4 ；34。

?拓展?：滑線電橋簡化測量電路設計。

電橋法應用案例"。之前的對話歷史顯示用戶已經了解電橋法和高頻介質損耗試驗儀的區別，現在轉向?qū)嶋H應用場景。

首先看搜索結果中的案例分布。提到朋友用惠斯通電橋檢測音響老化電阻的實例，非常生活化；詳細說明了MEMS壓力傳感器中的惠斯登電橋結構，屬于工業應用；和聚焦教學場景，提到高考物理的電橋法測電阻題型；列舉了多個領域如光學參數測量和化學反應監測；描述了可燃?xì)怏w檢測和電子秤的應變片應用；對比了惠斯通和凱爾文電橋的適用場景；和則專門講西林電橋在絕緣材料tanδ測量的案例；補充了介電常數測量的干擾因素。

工業檢測與控制?

00001. ；?壓力傳感器（MEMS技術）?

?原理?：硅薄膜上集成惠斯通電橋，受壓時壓敏電阻變化打破電橋平衡。

?應用?：汽車胎壓監測、工業過程控制，實時輸出壓力信號。

00002. ；?可燃?xì)怏w濃度檢測?

?原理?：催化燃燒式傳感器中電橋一臂涂催化劑，可燃?xì)怏w燃燒致電阻變化，電橋失衡輸出信號。

?應用?：煤礦、化工廠安全預警系統。

00003. ；?絕緣材料老化診斷?

?工具?：西林電橋測量介質損耗角正切（tanδ）。

?場景?：高壓變壓器油紙絕緣狀態評估，tanδ升高提示受潮或劣化。

電橋法和諧振法是測量介質損耗（tanδ）和介電常數（ε）的兩種核心方法，其區別主要體現在測量原理、適用頻率范圍、精度特點及應用場景等方面，具體對比如下：1. 工作原理差異?

?電橋法?

基于?橋路平衡原理?：將待測樣品與標準電容器/電阻構成電橋電路（如西林電橋），通過調節橋臂元件使電橋平衡，計算樣品的電容（Cx）和損耗角正切（tanδ）。

關鍵參數檢測：測量?電壓與電流的相位差?，通過相位差直接計算tanδ。

?諧振法?

基于?LC諧振特性?：將樣品置于諧振回路中，通過測量?諧振頻率偏移（Δf）? 或?品質因數（Q值）的變化?，間接推算ε和tanδ。

常用替代法：如并聯替代法消除分布電容誤差，通過兩次調諧計算Cx。

為什么介電常數越大，絕緣能力越強 .

因?yàn)槲镔|(zhì)的介電常數和頻率相關，通常稱為介電系數。

 ；

介電常數又叫介質常數，介電系數或電容率，它是表示絕緣能力特性的一個系數。所以理論上來說，介電常數越大，絕緣性能就越好。

注：這個性質不是絕對成立的。

對于絕緣性不太好的材料(就是說不擊穿的情況下，也可以有一定的導電性)和絕緣性很好的材料比較，這個結論是成立的。

但對于兩個絕緣體就不一定了。

介電常數反映的是材料中電子的局域特性，導電性是電子的全局特征.不是一回事情的。

適用場景對比?

?方法?	?典型應用場景?
電橋法	電力設備絕緣材料（電纜、變壓器）工頻損耗檢測58；低中頻介電常數測量6。
諧振法	高頻電路基板、微波介質諧振器、薄膜材料測試49；GHz級以上材料性能分析6。

邊緣效應

 ；為了避免邊緣效應引起電容率的測量誤差，電極系統可加上保護電極。保護電極的寬度應至少為兩倍的試樣厚度，保護電極和主電極之間的間隙應比試樣厚度小。假如不能用保護環，通常需對邊緣電容進行修正，表工給出了近似計算公式這些公式是經驗公式，只適用于規定的幾種特定的試樣形狀。

 ；此外，在一個合適的頻率和溫度下，邊緣電容可采用有保護環和無保護環的(比較))測量來獲得，用所得到的邊緣電容修正其他頻率和溫度下的電容也可滿足精度要求。
