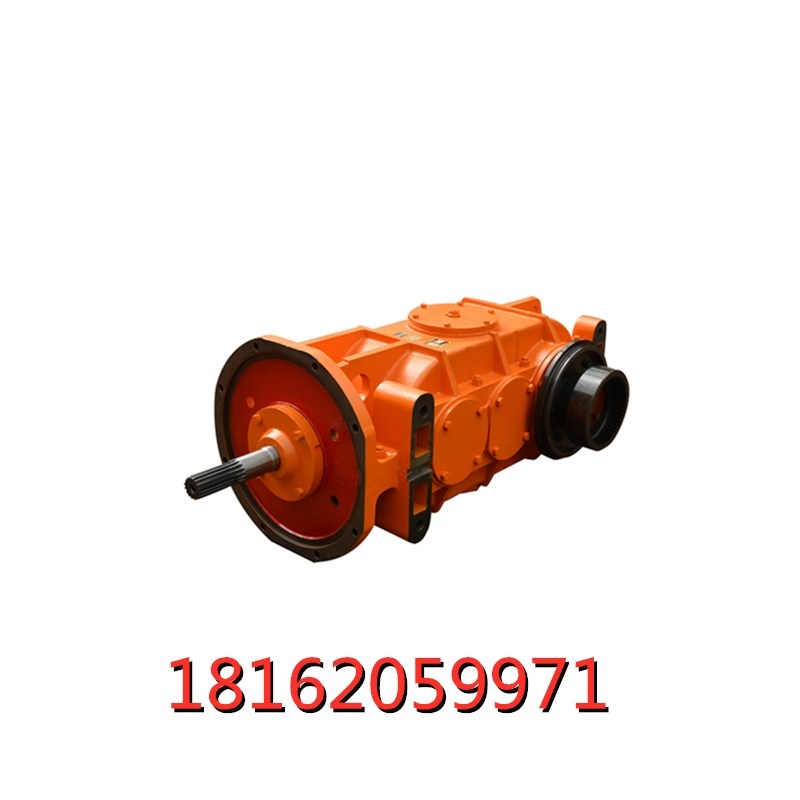

本減速機主要與礦用SDJ150型皮帶輸送機配套用的75千瓦減速器。SDJ150減速機三級弧齒圓柱齒輪減速器。該減速器裝到輸送機機頭架側面，與輸送機平行布置。減速器四軸為輸出軸，四軸的花鍵帶動輸送機滾筒，減速機一軸通過聯軸節與電動機聯接，完成減速及傳遞功率作用。

由弟一圓弧傘齒輪軸，弟二斜齒齒輪軸，弟三圓柱齒輪軸，第四輸出軸。四根軸均由滾動軸承固定在減速器上下箱內。本減速器上下箱體材料為HT250灰鑄鐵。

采用新的模塊化單元結構，使得箱體和內部零件具有很高的組合性、互換性，從而減少零部件種類。

 采用等強度優化設計。

 高承載能力。

 圓錐齒輪采用磨削工藝，圓柱齒輪采用新穎的修形工藝，箱體采用優化的降噪結構設計，這些使齒輪箱噪音有很大的減小。

 方形箱體，擴大了表面積，風扇、冷卻盤管的合理選用，增加了齒輪箱的熱效率。

 輸出軸型式、安裝方式多樣化，利于客戶選擇。

    SDJ150皮帶機減速器齒輪模數及速比

速比級別小齒輪模數小齒輪齒數大齒輪模數大齒輪齒數速比

弟一級  Ms=8.6       12        Ms=8.6      35       1：2.9167

弟二級  Mn=7        16        Mn=7       53        1：3.3125

弟三級  M=9         17        M=9        43        1：2.2594

總速比                         1：24.43758

SDJ150減速機外形尺寸（長x寬x高）為1503x959x600，重量為1034.7kg。

SDJ150輸送機減速機可反轉使用，采用自然冷卻。

技術要求

1.齒輪精度等級

傘齒輪及圓柱齒輪均采用JB180，9-8-8DC級精度制造。

2.齒輪及軸使用材料

SDJ150減速機軸齒輪及齒輪均采用20CrMnTi合金材料進行調質處理，齒面進行滲碳淬火處理，增加了齒輪使用

壽命。減速器四軸用40MnVB合金鋼進行調質處理。

優點：

（1）中心距、公稱傳動比等主要參數均已優化設計,主要零部件互換性好。

（2）齒輪均采用優良合金鋼經滲碳、淬火而成,齒面硬度達HRC54-62。

（3）體積小、重量輕、精度高、承載能力大、效率高、穩定性高、傳動平穩、噪聲低。

軸承軸向總游隙要求：

弟一軸游隙0.05-0.12毫米，弟二軸游隙0.06-0.15毫米，第三軸游隙0.07-0.18毫米，第四軸游隙0.2-0.4毫米。

各軸軸承游隙均由調整墊調節。

組裝好的減速器應逐臺進行空載試驗和溫升試驗，噪聲試驗，應符合MT/T148皮帶機輸送機用減速器和MT/T105刮板機通用技術條件標準要求。
