GUD300型分體式礦用頂板位移傳感器技術參數詳解135*0538*5101

一、核心測量參數量程與精度測量范圍：0～300mm（雙路同步監測，支持深基點與淺基點獨立測量）。

分辨率：1mm，確保微小位移變化可被捕捉。

基本誤差：≤?4.0%F.S.（部分廠商型號可優化至?2.5%F.S.，如泰安華納）。

信號輸出與傳輸RS485通訊：半雙工傳輸，速率2400bps，最大傳輸距離2km（需MHYV 1.5mm?阻燃電纜）。

電流信號：支持1mA～5mA或4mA～20mA線性輸出，最大帶載能力1000Ω（1-5mA）或250Ω（4-20mA）。

頻率信號：200Hz～1000Hz，脈沖寬度＞0.3ms，高電平≥3V，低電平＜0.5V。

顯示與報警顯示方式：4位LED數碼管循環顯示兩路位移值，分辨率1mm。

報警功能：報警點可調范圍：0～300mm（出廠默認150mm，誤差≤?2mm）。

聲光報警：聲響≥80dB(A)（1m處），光信號黑暗中20m可見。

報警測試：可通過紅外遙控器模擬量程一半值進行功能驗證。

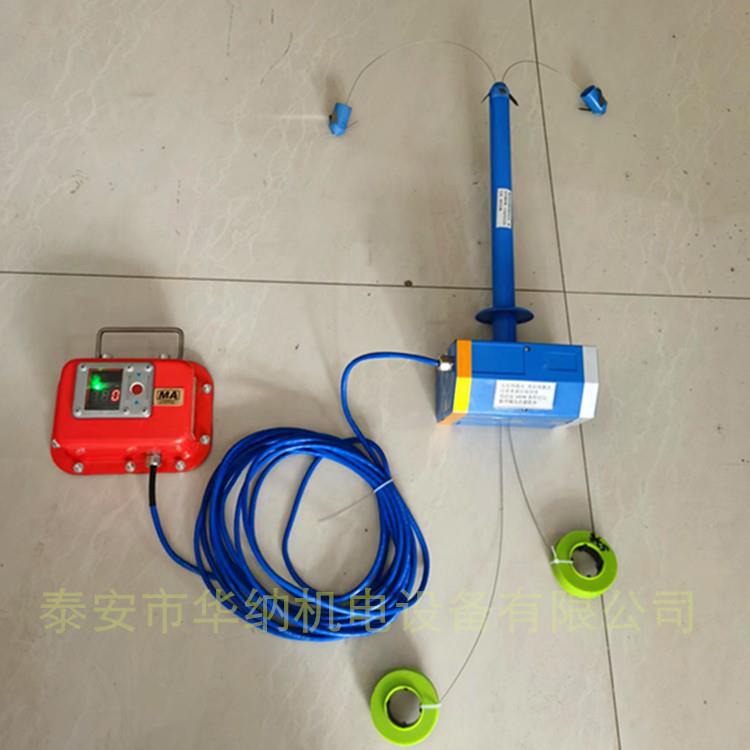

二、結構與設計參數分體式結構傳感器本體：尺寸240mm?135mm?50mm，重量約1.5kg，防護等級適配煤礦井下環境。

錨爪機構：尺寸525mm?100mm?130mm，深基點錨固器需安裝至穩定巖層內300～500mm，淺基點與錨桿上端齊平。

防爆與防護防爆標志：Exib I Mb（本質安全型），適用于煤礦瓦斯、煤塵爆炸性環境。

環境適應性：溫度：0℃～40℃（部分型號擴展至-20℃～60℃，如圣能科技GUD300W）。

濕度：≤95%RH（25℃），部分型號支持≤98%RH。

抗沖擊：無顯著振動及沖擊場所，避免破壞性腐蝕氣體。

三、電氣與電源參數供電方式電池組：DC 7.2V（部分型號如泰安華納GUD300W支持4.5V內置電池，續航＞1年）。

外接電源：DC 12V（工作電流≤60mA，電池組模式≤40mA）。功耗管理靜態電流≤50μA（微功耗設計，部分型號支持免維護電池）。支持紅外遙控調零、校準及參數設置，無需開蓋操作。

四、功能特性與擴展性雙基點監測深基點：監測頂板深部離層，安裝深度需超過巷道跨度1.5倍（無穩定巖層時）。

淺基點：監測錨桿支護層位移，與錨桿上端同高。數據傳輸與存儲支持RS485有線傳輸及無線傳輸（部分型號如GUD300W），兼容礦用5G或藍牙無線技術。數據可上傳至井上監控終端，生成圖表、報表輔助決策。

安裝與維護鉆孔要求：直徑Φ27～29mm，使用風動錨桿鉆機成孔。

安裝步驟：用安裝桿將深基點錨固器推至孔底；安裝淺基點錨固器至指定深度；固定傳感器本體，拉緊鋼絲繩并緊固螺釘；連接礦用4芯電纜（線色定義：藍-RS485-A，綠-RS485-B，白-電源負，紅-電源正）。

五、選型建議高精度需求：優先選擇誤差≤?2.5%F.S.的型號。長續航場景：考慮內置電池型號（如GUD300W，續航＞1年）。復雜環境：選擇支持無線傳輸及雙供電模式的型號（如泰安華納GUD300W）。

總結：GUD300型傳感器以雙路高精度監測、本質安全設計及靈活信號輸出為核心優勢，適用于煤礦井下頂板離層動態監測。選型時需結合量程、精度、供電方式及環境適應性綜合評估，確保滿足具體工況需求。
