一、應用背景

在現代社會，電力如同城市的血脈，支撐著生活與生產的正常運轉。電力配網系統作為電力傳輸和分配的“最后一公里”，其穩定運行至關重要。然而，配電設備與線路的復雜性，以及外部環境的不確定性，時刻威脅著配網安全。從人為外力破壞到惡劣天氣侵襲，從施工現場設備穿越到易懸浮物干擾，每一個隱患都可能引發線路故障和停電事故。傳統監測方法的弊端日益凸顯，在此背景下，TLKS-PMG-PV550配網線路圖像監測裝置橫空出世，為電力配網安全帶來全新解決方案。

二、產品概述

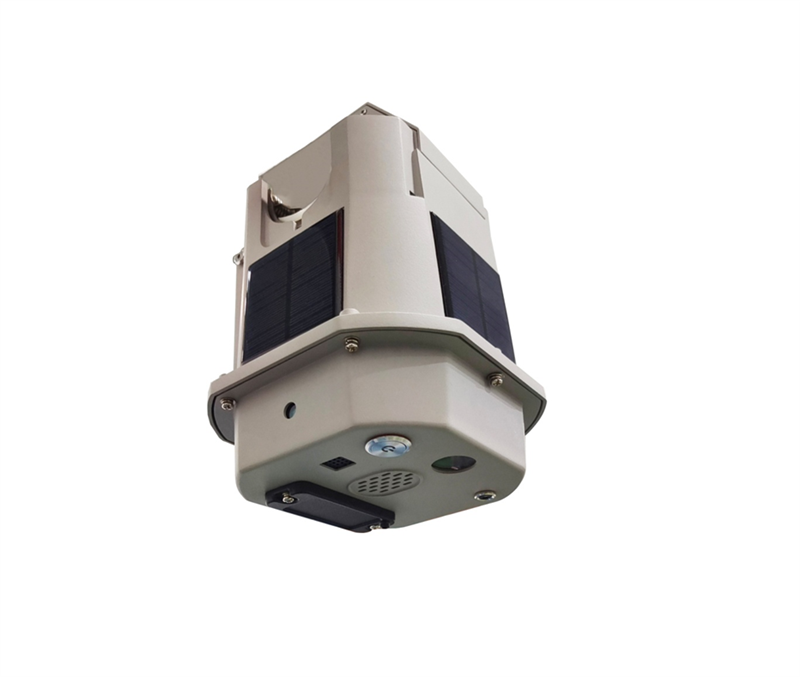

TLKS-PMG-PV550配網線路圖像監測裝置是一款集先進技術于一身的智能監測設備。它以公網無線4G 為數據傳輸通道，搭配設備前端高清攝像機，實現對配電線路及周邊環境的實時在線監測。該裝置擺脫了傳統監測對人力的高度依賴，以智能化手段 24 小時不間斷守護線路安全，有效彌補了傳統方式效率低、誤報高、易受干擾等缺陷，成為現代化電網建設的得力助手。

三、運行機制

將裝置安裝于合適位置實時監拍，采集的圖像經鄰域均值濾波降噪、自適應閾值圖像分割、基于LoG 算子的邊緣輪廓檢測等一系列處理，精準提取外破入侵邊界輪廓坐標，完成目標檢測，再將數據壓縮后通過 GPRS/GSM 網絡傳輸至監控中心。CT 取電則依據電磁感應定律、安培環路定則和磁通連續定理，CT 一次側接入被測電路感測電流，經電磁感應轉換后，二次側輸出的低電流經降壓、濾波、穩壓，為監測設備穩定供電。

四、核心功能

1. ；具備遠程指令功能設置，修改采集頻率、網絡適配器地址、定時采集時間、采集時間間隔、時間查詢/設置、數據請求、復位等；

2. ；具備遠程監控功能，運維人員可以在遠程監控中心對線路環境進行實時瀏覽和判斷，提高監測效率；

3. ；內置4G模塊，具備全網通功能，可將監測數據實時無線同步至后臺監測中心；

4. ；支持北斗定位；支持WIFI接入和遠程調試；支持定制文字語言喊話；支持電源硬件復位；

5. ；預設Lora模塊，可擴展多種傳感器接入；

6. ；具備良好的同步機制，保證各參數采集時刻的同步性；

7. ；具備身份認證、遠程更新程序的功能，具備完善的更新機制與方式；

五、技術參數

1、供電方式：交流感應取能技術，直流太陽能

2、報警方式：圖片上傳、聲光報警、現場喊話

3、定位功能：支持北斗定位

4、線路適應范圍：10kV～35kV

5、待機時間：5天

6、設備重量：2.4Kg

7、尺寸：外徑：142mm，長度：205mm

六、安裝方式

TLKS-PMG-PV550配網線路圖像監測裝置安裝簡單。作業人員穿戴絕緣裝備，利用絕緣操作桿將專用夾具穩固安裝在線路導線上，不接觸線路內部。接著將裝置主體與夾具對接擰緊，連接供電模塊和通信天線。支持帶電操作，最后遠程調試參數、檢測功能，即可快速完成安裝，省時又安全。

七、注意事項

1. ；整個安裝過程必須嚴格遵循電力安全操作規程，在帶電安裝時，要與帶電設備保持安全距離，防止發生觸電事故。

2. ；安裝過程中要輕拿輕放裝置，避免對其造成碰撞和損壞，尤其要保護好攝像頭鏡頭，防止刮花影響拍攝質量。

3. ；安裝完成后，要對安裝位置進行再次檢查，確保夾具、裝置主體及線路連接牢固可靠，無松動或脫落風險。

4. ；定期對安裝后的裝置進行巡檢和維護，檢查供電模塊、通信模塊等部件的運行狀態，及時處理出現的問題，保障裝置長期穩定工作。
