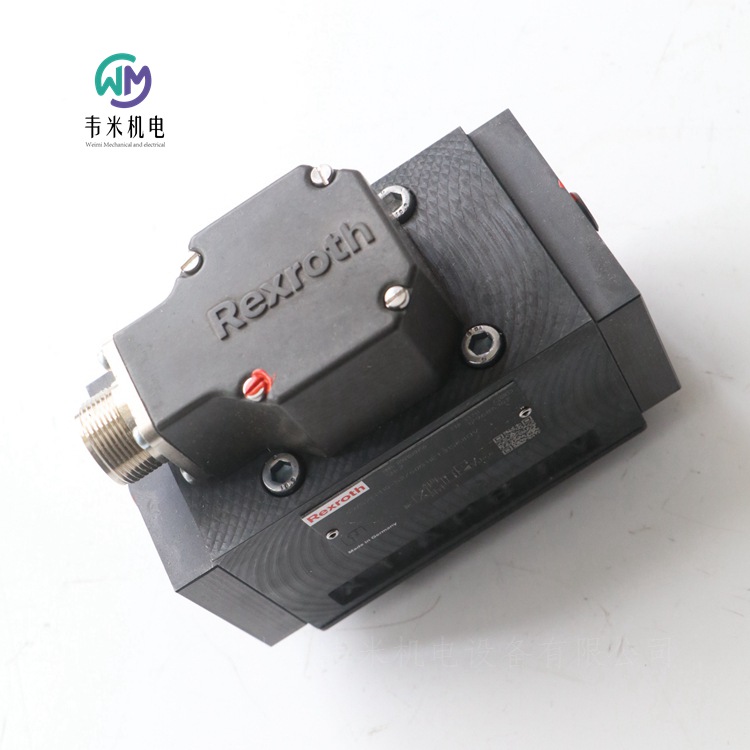

REXROTH伺服閥4WS2EM10-52/60B11ET315K8DV，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH四通型號的方向伺服閥
4WS.2E...
規格 10
組件系列 5X
大工作壓力 315 bar
大流量 180 l/min
用于控制位置、力、壓力或速率的閥
帶機械反饋或機械和電氣反饋的二級伺服閥
第 1 級噴嘴/擋板放大器
用于底板安裝：孔圖按 ISO 4401
干燥的控制電機，液壓液不得弄臟電磁鐵間隙
也用作 3 通結構
無磨損控制閥芯復位元件
在外部控制或通過集成電子元件 (OBE) 控制
閥和集成控制電子元件已進行調節和測試
帶液動力補償?shù)目刂崎y芯
中心固定的控制閥套，因此對溫度和壓力的敏感性很低
控制閥套上的壓力腔帶有間隙密封，因此無密封圈磨損
第 1 級的過濾器可從外部自由檢修
產品說明
4WS(E)2EM10-5X/...
4WS(E)2EM10-5X 型閥門是電動操作的 2 級伺服方向閥。它們主要用于控制位置、力和速率。
這些閥門由機電轉換器（力矩馬達）、液壓放大器（原理：噴嘴擋板）和套筒（第二級）中的控制閥芯（通過機械反饋連接到力矩馬達）組成。
力矩馬達線圈上的電氣輸入信號通過磁體產生作用于電樞的力，并與彈性管 一起產生扭矩。這導致通過螺栓連接到彈性管的擋板從兩個控制噴嘴之間的中心位置移開，并且在控制閥芯的前側產生壓差。該壓差導致控制閥芯改變位置，并導致壓力油口連接一個執行機構油口，同時，另一個執行機構油口連接到回流油口。
控制閥芯通過彎曲彈簧（機械反饋）連接到擋板或力矩馬達。控制閥芯的位置將改變，直到彎曲彈簧的反饋扭矩和力矩馬達的電磁扭矩達到平衡并且噴嘴擋板系統的壓差變?yōu)榱恪?br />因此，控制閥芯的行程和伺服閥的流量是與電氣輸入信號成比例來控制的。必須注意的是，流量取決于閥壓降。
外部控制電子元件，4WS2EM10-5X/... 型（單獨訂購）
外部控制電子元件（伺服放大器）操作閥門并放大模擬輸入信號（控制值），以便通過輸出信號以流量控制形式驅動伺服閥。
集成控制電子元件，4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型
要放大模擬輸入信號，需集成特別針對此閥類型進行過調整的控制電子元件 (10)。它們與力矩馬達蓋帽相連接。閥零位可以通過可從外部檢修的電位計進行調整。
4WSE2ED10-5X/...
對于通過復位彈簧的機械控制，此類型的閥門還配備有電氣閥芯位置檢測和控制裝置。控制閥芯位置由感應式位置傳感器確定。由集成控制電子元件將位置傳感器信號與控制值相比較。任何可能的控制偏差都進行電氣放大，并且作為控制信號饋送到力矩馬達。具有附加電氣反饋時，與純機械型號相比，電氣控制器放大率可在較小信號范圍內達到較高動態值。另外提供的機械反饋可確保在電源故障時，閥芯位于零范圍內。
閥門僅與集成控制電子元件配合使用。閥零位可以通過可從外部檢修的電位計進行調整。
注意：更改零電位可能導致系統損壞，故只能由的人員執行。
德國力士樂REXROTH伺服閥訂貨號和型號：
R901066145 4WS2EM10-5X/75B11ET315K8DV
R901066145 4WS2EM10-52/75B11ET315K8DV
R901065784 4WS2EM10-52/20B11ET315K8DV
R900956874 4WS2EM10-52/30B11ET315K31DV
R900949285 4WS2EM10-52/30B11ET315K31EV
R901020256 4WS2EM10-52/60B11ET315K8DV
R900243941 4WS2EM10-52/75B11ET315K31DV
R900956598 4WS2EM10-5X/75B11T315K31DV
R900956128 4WS2EM10-5X/10B11ET315K31EV
R900781091 4WS2EM10-5X/30B11ET315K31BV
R901043430 4WS2EM10-5X/30B11ET315K8AV
R901237664 4WS2EM10-5X/90B11XNT210K31EV-102
R900750593 4WS2EM10-5X/10B11ET315K8BV
R900909297 4WS2EM10-5X/45B11ET315K31EV
R900931560 4WS2EM16-25/150B12ET315K8DM

力士樂REXROTH液壓?jiǎn)蜗蜷y M-SR 25 KE05-1X/
R900344778
單向閥，插裝式
工作壓力 250 bar (3600 psi)
流量 300 l/min (80 gpm)
產品系列分類 單向閥，插裝式
產品系列類型 M-SR
壓力 [bar] 250
油口數量 2
體積流量 [l/min] 300
閥心滑閥 閥座設計
直接 - 先導式 直動式
額定流量 [l/min] 300
壓力設置 [bar] 0.5
壓力預設 無壓力預設
密封材料 NBR
液壓油 HL,HLP,HFC
產品類型 M-SR
產品系列 單向閥
重量 [kg] 0.3232

力士樂REXROTH液壓?jiǎn)蜗蜷y M-SR 10 KE05-1X/
R900344549 M-SR10KE05-1X/
單向閥，插裝式
工作壓力 420 bar (6000 psi)
流量 50 l/min (13 gpm)
產品系列分類 單向閥，插裝式
產品系列類型 M-SR
壓力 [bar] 420
油口數量 2
體積流量 [l/min] 50
閥心滑閥 閥座設計
直接 - 先導式 直動式
額定流量 [l/min] 50
壓力設置 [bar] 0.5
壓力預設 無壓力預設
密封材料 NBR
液壓油 HL,HLP,HFC
產品類型 M-SR
產品系列 單向閥
重量 [kg] 0.0476

力士樂REXROTH液壓?jiǎn)蜗蜷y M-SR 8 KE00-1X/
R900361981 M-SR8KE00-1X/
單向閥，插裝式
工作壓力 420 bar (6000 psi)
流量 35 l/min (9.3 gpm)
產品系列分類 單向閥，插裝式
產品系列類型 M-SR
壓力 [bar] 420
油口數量 2
體積流量 [l/min] 35
閥心滑閥 閥座設計
直動 - 先導式 直動式
額定流量 [l/min] 35
壓力預設 無壓力預設
密封材料 NBR
液壓油 HL,HLP,HFC
產品類型 M-SR
產品系列 單向閥
重量 [kg] 0.027


力士樂REXROTH先導式單向閥
Z2S 6
規格 6
組件系列 6X
大工作壓力 315 bar
大流量 60 l/min
油口安裝面符合 DIN 24340 形式 A（不帶孔）
油口安裝面符合 ISO 4401-03-02-0-05（帶孔）
用于一個或兩個執行機構油口的無泄漏阻塞，可選
具有多種開啟壓力，可選（請參閱訂貨代碼）
帶預開口，可選
單向閥安裝套件可單獨使用
可應要求提供特殊型號
Z2S 型單向閥是采用疊加閥板設計的先導式單向閥。
用于一個或兩個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。
在方向 A1到 A2 或B1到 B2 上，可以自由流動；在相反方向上，流動被阻塞。
例如，如果閥門的流向是從A1到A2，控制閥芯將向 B 側方向移動，打開球座閥并推動閥心偏離其閥座。液壓油現在即可從B2 流向B1。
為了可以安全地封閉球座閥，必須液壓卸載控制閥芯（請參閱油路示例）。
預開口
由于預開口的存在，加壓液體可以進行衰減降壓。這樣避免了可能的換向沖擊。
由于使用的是具有擴大的開口控制面積比的兩級設置，使用較低的先導壓力也可以安全卸載。
注意：
如果閥門不帶預開口，憋壓容積可能會突然卸載。產生的換向沖擊不但會導致安裝組件的過早磨損，還會形成噪音。
德國力士樂REXROTH單向閥訂貨號和型號：
R900347495 Z2S6-1-6X/
R900347504 Z2S6-1-6X/V
R900347495 Z2S6-1-66/
R900347504 Z2S6-1-66/V
R901374869 Z2S6-1-66/V/60
R900347496 Z2S6-2-6X/
R900347505 Z2S6-2-64/V
R900347505 Z2S6-2-66/V
R900347501 Z2S6B1-66/
R900347498 Z2S6A1-6X/
R983030685 Z2S6-A1-6XIN010
R900347498 Z2S6-A1-6X
R900347499 Z2S6A2-6X/
R900347501 Z2S-6B1-6X



力士樂REXROTH疊加式單向閥 Z2S6A1-6X/
R900347498 Z2S6A1-66/
公稱尺寸 6，A1 → A2，機械操作
高性能范圍內的工業液壓閥。根據液壓符號可靠切斷油流
座閥
直動式
開啟壓力 1.5 bar
通道 A 中的無泄漏阻塞
開啟壓力 1.5 bar
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 350
體積流量 [l/min] 80
活塞符號 A1 → A2
連接類型 疊加閥板
標稱尺寸 6
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.94

力士樂REXROTH疊加式單向閥 Z2S6-2-6X/
R900347496 Z2S6-2-6X/
公稱尺寸 6，A1 → A2，B1 → B2，機械操作
高性能范圍內的工業液壓閥。根據液壓符號可靠切斷油流
座閥
直動式
開啟壓力 3 bar
通道 A 和 B 中的無泄漏阻塞
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 350
體積流量 [l/min] 80
活塞符號 A1→A2，B1→B2
連接類型 疊加閥板
標稱尺寸 6
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.9601

力士樂REXROTH疊加式單向閥 Z2S6-1-6X/V
R900347504 Z2S6-1-66/V
公稱尺寸 6，A1 → A2，B1 → B2，機械操作
高性能范圍內的工業液壓閥。根據液壓符號可靠切斷油流
座閥
直動式
開啟壓力 1.5 bar
通道 A 和 B 中的無泄漏阻塞
開啟壓力 1.5 bar
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 350
體積流量 [l/min] 80
活塞符號 A1→A2，B1→B2
連接類型 疊加閥板
標稱尺寸 6
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.956801

博世力士樂（BOSCH-REXROTH）的液壓閥控制和調節體積流量，可以影響液壓驅動器的運動或旋轉方向的體積流量的啟動或停止、方向和數量。閥門通過各種操作方式進行控制，從而使閥門元件打開或關閉。這樣可使切換閥的切換位置固定，也可使連續閥的中間位置可調。
博世力士樂的單向閥可根據方向關閉工作通道，并支持沿相反方向流動。
力士樂REXROTH疊加式單向閥 Z2S6B1-6X/
R900347501 Z2S6B1-66/
公稱尺寸 6，B1 → B2，機械操作
高性能范圍內的工業液壓閥。根據液壓符號可靠切斷油流
座閥
直動式
開啟壓力 1.5 bar
通道 B 中的無泄漏阻塞
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 80
活塞符號 B1 → B2
連接類型 疊加閥板
標稱尺寸 6
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.945

力士樂REXROTH先導式單向閥
Z2S 10
規格 10
組件系列 3X
大工作壓力 315 bar
大流量 120 l/min
用于垂直疊加的疊加閥
油口安裝面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
用于一個或兩個執行機構油口的無泄漏阻塞，可選
不同的開啟壓力
帶預開口（標準）；不帶預開口（可選）
單向閥安裝套件可單獨使用
防腐蝕設計
Z2S 型單向閥是采用疊加閥板設計的先導式單向閥。
用于一個或兩個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。
在方向A1到A2 或 B1 到B2 上，可以自由流動；在相反方向上，流動被阻塞。
例如，如果閥門的流向是從A1到A2，控制閥芯將向 B 側方向移動，打開球座閥并推動閥心偏離其閥座。液壓油現在即可從B2 流向B1。
為了可以安全地封閉球座閥，必須液壓卸載控制閥芯（請參閱油路示例）。
預開口
由于預開口的存在，加壓液體可以進行衰減降壓。這樣避免了可能的換向沖擊。
由于使用的是具有擴大的開口控制面積比的兩級設置，使用較低的先導壓力也可以安全卸載。
德國力士樂REXROTH單向閥訂貨號和型號：
R900407424 Z2S10A1-3X/
R900407424 Z2S10A1-37/
R900407440 Z2S10A1-3X/V
R900407394 Z2S10-1-34
R900407394 Z2S10-1-3X/
R900421985 Z2S10-2-3X
R900421985 Z2S10-2-37/

力士樂REXROTH單向閥Z2S10A1-3X/
R900407424 Z2S10A1-37/
公稱尺寸 10，A1 → A2，機械操作
高功率范圍的工業液壓閥。在選定的連接處可靠地切斷油流。
閥座閥
直接操作
開啟壓力1.5巴
產品特性
連接圖像 ISO 4401-05-04-0-05
產品系列 Z2S10
壓力[bar] 315
體積流量[l/min] 120
活塞符號 A1→A2
連接類型 中間組件
標稱尺寸 10.
操作類型 具有機械操作
連接數 4.
開關位置數量 2.
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.64

力士樂REXROTH先導式單向閥
Z2S 16
規格 16
組件系列 5X
大工作壓力 315 bar
大流量 300 l/min
用于垂直疊加的疊加閥
油口安裝面符合 ISO 4401-07-07-0-05
用于一個或兩個執行機構油口的無泄漏阻塞，可選
不同的開啟壓力
帶預開口
單向閥安裝套件可單獨使用
防腐蝕設計
Z2S 型單向閥是采用疊加閥板設計的先導式單向閥。
用于一個或兩個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。
在方向A1到A2 或 B1 到B2 上，可以自由流動；在相反方向上，流動被阻塞。
例如，如果閥門的流向是從A1到A2，控制閥芯將向 B 側方向移動，打開球座閥并推動閥心偏離其閥座。液壓油現在即可從B2 流向B1。
為了可以安全地封閉球座閥，必須液壓卸載控制閥芯（請參閱油路示例）。
預開口
由于預開口的存在，加壓液體可以進行衰減降壓。這樣避免了可能的換向沖擊。
由于使用的是具有擴大的開口控制面積比的兩級設置，使用較低的先導壓力也可以安全卸載。
德國力士樂REXROTH液壓鎖訂貨號和型號：
R900328797 Z2S16-1-51/
R900402493 Z2S16A2-51/
R900402493 Z2S16A2-5X
R900328799 Z2S16B1-51

力士樂REXROTH疊加式單向閥 Z2S16-1-5X/
R900328797 Z2S16-1-51/
公稱尺寸 16，A1 → A2，B1 → B2，機械操作
高性能范圍內的工業液壓閥。在選定的連接處可靠地關閉油流。
座閥
直動式
連接圖 ISO 4401-07-07-0-05
壓力 [bar] 315
體積流量 [l/min] 300
活塞符號 A1→A2，B1→B2
連接類型 中間組裝
標稱尺寸 16
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 6.86

力士樂REXROTH先導式單向閥
Z2S 22
規格 25
組件系列 5X
大工作壓力 315 bar
大流量 450 l/min
用于垂直疊加的疊加閥
油口安裝面符合 ISO 4401-08-08-0-05
用于一個或兩個執行機構油口的無泄漏阻塞，可選
不同的開啟壓力
預開口標準
單向閥安裝套件可單獨使用
可應要求提供特殊型號
Z2S 型單向閥是采用疊加閥板設計的先導式單向閥。
用于一個或兩個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。
在方向A1到A2 或 B1 到B2 上，可以自由流動；在相反方向上，流動被阻塞。
例如，如果閥門的流向是從A1到A2，控制閥芯將向 B 側方向移動，打開球座閥并推動閥心偏離其閥座。液壓油現在即可從B2 流向B1。
為了可以安全地封閉球座閥，必須液壓卸載控制閥芯（請參閱油路示例）。
預開口
由于預開口的存在，加壓液體可以進行衰減降壓。這樣避免了可能的換向沖擊。
由于使用的是具有擴大的開口控制面積比的兩級設置，使用較低的先導壓力也可以安全卸載。
德國力士樂REXROTH單向閥訂貨號和型號：
R900433031 Z2S22-2-51/
R900433031 Z2S22-2-5X
R900432915 Z2S22-1-51
R900433032 Z2S22A1-51/
R900433037 Z2S22B1-51/

力士樂REXROTH疊加式單向閥 Z2S22A1-5X/
R900433032 Z2S22A1-51/
公稱尺寸 25，A1 → A2，機械操作
高性能范圍內的工業液壓閥。在選定的連接處可靠地關閉油流。
座閥
直動式
連接圖 ISO 4401-08-08-0-05
壓力 [bar] 315
體積流量 [l/min] 450
活塞符號 A1 → A2
連接類型 中間組裝
標稱尺寸 25
驅動類型 帶機械操作
連接數 4
開關位置數 2
電氣連接說明 0
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 12.72


力士樂REXROTH先導式單向閥
SV 6
規格 6
組件系列 6X
大工作壓力 315 bar
大流量 60 l/min
用于底板安裝
油口安裝面符合  ISO 4401-03-02-0-05 和  ISO 5781-03-04-0-00
用于一個執行機構油口的無泄漏阻塞
帶內部先導油回油
具有多種開啟壓力，可選
帶或不帶預開口，可選
單向閥安裝套件可單獨使用
耐腐蝕設計，可選
SV 型單向閥是用于底板安裝的先導式單向閥。用于一個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。
該閥主要由殼體、提升座閥、壓縮彈簧、控制閥芯以及可選預開口球座閥組成。
座閥允許流體從方向 A 流向 B，而無需外部先導壓力。
條件： pA > pB 開啟壓力（壓縮彈簧）。在相反方向上，座閥以液壓方式緊閉。
油口 X 處的高先導壓力足以使控制閥芯沿座閥方向移動，并推動提升座閥離開其閥座。這便實現了兩個方向上的自由流動（主動保持打開）。
為確保座閥主動打開，控制閥芯兩側上的壓力比與提升座閥或上的面積比同樣重要。
因此，提供了以下不同類型
SV（連接至 pA 的大閥芯端面 A2）或?
以及帶預開口“A”和不帶預開口“B”的型號。
型號“A”（帶預開口）
該閥配有一個附加的預開口。通過對油口 X 加壓，控制閥芯將向右移動。這樣一來，滾珠和提升座閥將先后被推出閥座。
注意！
型號“A”：
由于使用的是具有擴大的開口控制面積比的兩層結構，使用較低的先導壓力也可以安全卸載。?
避免由于執行機構側的壓力容積的衰減降壓而導致的換向沖擊。?
型號“B”：
閥門不帶預開口時，可能會突然卸載所含的壓力容積。產生的換向沖擊不但會導致安裝組件的過早磨損，還會形成噪音。?
替換插頭和可實現從 SV 型號到 SL 型號的修改。必須始終安裝其中一個插頭！
德國力士樂REXROTH單向閥物料號和型號：
R900589253 SV6PB2-62/

力士樂REXROTH先導式單向閥
SV 10...32
R900599743 SV30GB1-4X/
規格 10 … 32
組件系列 4X
大工作壓力 315 bar
大流量 550 l/min
用于底板安裝
油口安裝面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)
用于螺紋連接
用于一個執行機構油口的無泄漏阻塞
內部先導油回油
可用于衰減釋放的帶預開口的型號，可選
具有多種開啟壓力，可選
單向閥安裝套件可單獨使用
防腐蝕設計
SV 型單向閥是用于底板安裝或螺紋連接的先導式單向閥。用于一個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。
該閥門主要由殼體、提升座閥、壓縮彈簧、控制閥芯以及可選預開口球座閥 組成。
座閥允許流體從 A 流向 B，而無需外部先導壓力。在相反方向上，座閥以液壓方式緊閉。
條件： pA > pB 開啟壓力（壓縮彈簧）。
油口 X 處的高先導壓力足以使控制閥芯沿球座閥（型號“A”）方向移動，并推動提升座閥離開其閥座。這便實現了兩個方向上的自由流動（主動保持打開）。
為確保座閥主動打開，控制閥芯兩側上的壓力比與控制閥芯或提升座閥上的面積比同樣重要。
因此，為 SV 型（大環形區域）提供了帶預開口“A”和不帶預開口“B”的型號。 A3 ; with pA 已連接）。
型號“A”（帶預開口）
該閥配有一個附加的預開口。通過對油口 X 加壓，控制閥芯將向右移動。這樣一來，滾珠 和提升座閥將先后被推出閥座。
注意事項：
型號“A”：
由于使用的是具有擴大的開口控制面積比的兩級設置，使用較低的先導壓力也可以安全卸載。‐
避免由于執行機構側壓力容積的衰減降壓而導致的換向沖擊。‐
型號“B”：
閥門不帶預開口時，可能會突然卸載所含的壓力容積。產生的換向沖擊不但會導致安裝組件的過早磨損，還會形成噪音。
德國力士樂REXROTH先導式單向閥訂貨號和型號：
R900483369 SV10PA1-4X/
R900483368 SV10GA1-4X
R900459915 SV10PA3-42
R900403672 SV10PB2-4X
R900500216 SV20GA2-4X
R900587557 SV20PA1-4X
R900500094 SV20PA1-45/V
R900501802 SV20PB2-45
R900599535 SV20PA2-4X
R900500094 SV20PA1-4X/V
R900501151 SV30GA2-4X/
R900599456 SV30PA2-4X/
R900599890 SV30PA3-4X/
R900455015 SV10GA2-4X


力士樂REXROTH先導式單向閥
SL 6
規格 6
組件系列 6X
大工作壓力 315 bar
大流量 60 l/min
用于底板安裝
油口安裝面符合  ISO 4401-03-02-0-05 和  ISO 5781-03-04-0-00
用于一個執行機構油口的無泄漏阻塞
帶外部先導油回油
具有多種開啟壓力，可選
帶或不帶預開口，可選
單向閥安裝套件可單獨使用
耐腐蝕設計，可選
SV 型單向閥是用于底板安裝的先導式單向閥。用于一個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。
該閥主要由殼體、提升座閥、壓縮彈簧、控制閥芯以及可選預開口球座閥組成。
座閥允許流體從方向 A 流向 B，而無需外部先導壓力。
條件： pA > pB 開啟壓力（壓縮彈簧）。在相反方向上，座閥以液壓方式緊閉。
油口 X 處的高先導壓力足以使控制閥芯沿座閥方向移動，并推動提升座閥離開其閥座。這便實現了兩個方向上的自由流動（主動保持打開）。
為確保座閥主動打開，控制閥芯兩側上的壓力比與提升座閥或上的面積比同樣重要。
因此，提供了以下不同類型
SV（連接至 pA 的大閥芯端面 A2）或?
以及帶預開口“A”和不帶預開口“B”的型號。
型號“A”（帶預開口）
該閥配有一個附加的預開口。通過對油口 X 加壓，控制閥芯將向右移動。這樣一來，滾珠和提升座閥將先后被推出閥座。
注意！
型號“A”：
由于使用的是具有擴大的開口控制面積比的兩層結構，使用較低的先導壓力也可以安全卸載。
避免由于執行機構側的壓力容積的衰減降壓而導致的換向沖擊。
型號“B”：
閥門不帶預開口時，可能會突然卸載所含的壓力容積。產生的換向沖擊不但會導致安裝組件的過早磨損，還會形成噪音。?
替換插頭和可實現從 SV 型號到 SL 型號的修改。必須始終安裝其中一個插頭！

力士樂REXROTH先導式單向閥
SL 10...32
規格 10 … 32
組件系列 4X
大工作壓力 315 bar
大流量 550 l/min
用于底板安裝
油口安裝面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)
用于螺紋連接
用于一個執行機構油口的無泄漏阻塞
方向滑閥或方向座閥的可用附件，可選
外部先導油回油
可用于衰減釋放的帶預開口的型號，可選
具有多種開啟壓力，可選
單向閥安裝套件可單獨使用
防腐蝕設計
SL 型單向閥是用于底板安裝或螺紋連接的先導式單向閥。用于一個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。
該閥門主要由殼體、提升座閥、壓縮彈簧、控制閥芯以及可選預開口球座閥 組成。
座閥允許流體從 A 流向 B，而無需外部先導壓力。在相反方向上，座閥以液壓方式緊閉。
條件：pA > pB 開啟壓力（壓縮彈簧）。
油口 X 處的高先導壓力足以使控制閥芯沿球座閥（型號“A”）方向移動，并推動提升座閥離開其閥座。這便實現了兩個方向上的自由流動（主動保持打開）。
為確保座閥主動打開，控制閥芯兩側上的壓力比與控制閥芯或提升座閥上的面積比同樣重要。
因此，為 SL 型（小環形區域）提供了帶預開口“A”和不帶預開口“B”的型號。 A4。
型號 “A”（帶預開口）
該閥配有一個附加的預開口。通過對油口 X 加壓，控制閥芯將向右移動。這樣一來，滾珠 和提升座閥將先后被推出閥座。
注意事項：
型號“A”：
由于使用的是具有擴大的開口控制面積比的兩級設置，使用較低的先導壓力也可以安全卸載。‐
避免由于執行機構側壓力容積的衰減降壓而導致的換向沖擊。
型號“B”：
閥門不帶預開口時，可能會突然卸載所含的壓力容積。產生的換向沖擊不但會導致安裝組件的過早磨損，還會形成噪音。
型號“6U” （帶附帶方向閥）
在帶附帶方向閥的 SL 型號的直動式先導單向閥中，可以通過方向閥直接控制控制閥芯 (4)，以克服系統壓力（即阻塞方向）打開提升座閥。
注意：
訂購方向閥時，請注意在型號“P”和“G”處的油口 A 的不同位置（在型號“G”處，油口安裝面旋轉 180?，請參閱“尺寸”）。
德國力士樂REXROTH單向閥
R900483371 SL10PA1-4X/
R900483370 SL10GA1-42
R900442260 SL10PA2-42
R900442260 SL10PA2-4X/
R900443419 SL10PB1-4X/
R900457386 SL10PB2-4X/
R900599586 SL20PB1-4X/
R900599536 SL20PA2-4X/
R900599966 SL20GA2-45
R900587554 SL20GA1-45
R983040158 SL20PA1-4X/
R900587560 SL30PA1-4X/
R900599473 SL30PA2-42/

力士樂REXROTH液壓?jiǎn)蜗蜷y SL30PA1-4X/
R900587560 SL30PA1-4X/
R900587560 SL30PA1-4X/M
規格 30，A → B，液壓操作
高性能范圍內的工業液壓閥。在選定的連接處可靠地關閉油流。
座閥
先導式
有預開
外部先導回油
連接圖 ISO 5781-10-13-0-00
壓力 [bar] 315
體積流量 [l/min] 550
活塞符號 A → B
連接類型 板材結構
標稱尺寸 30
驅動類型 帶液壓操作
連接數 2
開關位置數 2
電氣連接說明 4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 7.79


力士樂REXROTH單向閥
L–S 40…300
規格 40 … 300
組件系列 1X
大工作壓力 16 bar
大流量 50000 l/min
用于法蘭連接
法蘭連接，符合 DIN EN 1092-2 型號 21
4 種開啟壓力
L-S 型閥是用于管道安裝的單向閥。它們特別適用于高流量場合。
這些閥主要由管道安裝殼體、主閥芯、彈簧和蓋組成。
在方向 P→T 上，主閥芯可以通過與彈簧力逆向的流動打開。但是，在方向 T →P 上，主閥芯可將管路鎖定，無泄漏。
注意：
觀察流動方向和流動方向指示器。

REXROTH伺服閥4WS2EM10-52/60B11ET315K8DV
