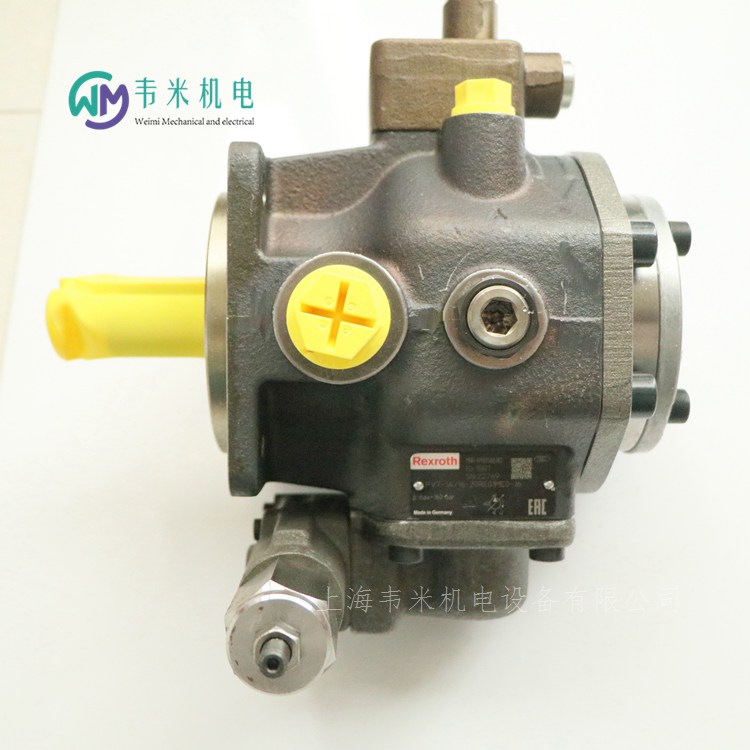

力士樂葉片泵PV7-1A/16-20RE01MC0-16，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

液壓泵是液壓系統的動力元件，是靠發動機或電動機驅動，從液壓油箱中吸入油液，形成壓力油排出，送到執行元件的一種元件。液壓泵按結構分為齒輪泵、柱塞泵、葉片泵和螺桿泵
液壓泵為液壓傳動提供加壓液體的一種液壓元件，是泵的一種。它的功能是把動力機（如電動機和內燃機等）的機械能轉換成液體的壓力能。影響液壓泵的使用壽命因素很多，除了泵自身設計、制造因素外和一些與泵使用相關元（如聯軸器、濾油器等）的選用、試車運行過程中的操作等也有關。

力士樂REXROTH可調節的先導式葉片泵
PV7...C/D/N/W
規格 14 … 150
組件系列 1X
大工作壓力 160 bar
大流量 270 l/min
可變排量
低工作噪音
流體動力潤滑的滑動軸承延長了軸承的使用壽命
壓力和流量的閉環控制可能性
低滯后
極低的開機控制時間和停機控制時間
符合 ISO 3019-2 的緊固件尺寸
符合 ISO 6162-1 和 ISO 228-1 的連接尺寸
適用于 HLP、HETG、HEES 和 HFD-U 液壓油
PV7 系列標準單泵可相互組合成組合泵，也可與內齒輪泵、外齒輪泵、軸向柱塞泵和徑向柱塞泵組合。
用于連續運行中對容積流量的要求可變、保壓功能百分比較高的驅動器，如：
機床
靜液壓軸承
恒壓系統
PV7... 型號葉片泵的可調節排量有助于實現低脈動流量并可在下行控制過程中達到非常高的重復精度和低壓力峰值，這些均得益于其特殊設計。通過調整高度調節螺釘實現噪音優化，從而降低工作噪音。流體動力潤滑的滑動軸承確保長久使用壽命。排液器的軸向補償可實現佳的容積效率。
功能，橫截面
型號 PV7 的液壓泵是具有可變排量的葉片泵。
基本上由殼體、轉子、葉片、定子環、壓力控制器和容量調節螺釘組成。
圓形定子環 由小型往復式控制活塞和大型往復式控制活塞支撐。環的第三個支撐點是高度調節螺釘。
驅動轉子在定子環 中旋轉。在離心力的作用下，轉子 中的導向葉片 貼緊定子環 的內滑動面。
吸油和排油過程
運輸液壓油的必要元件由葉片、轉子、定子環 和控制板組成。
為保護調試過程中的泵功能，定子環 由位于大驅動柱塞后的彈簧支持，保持其偏心位置（排液器位置）。
轉子 旋轉時元件容積增加，且元件通過吸油通道填充液壓油。達到大元件容積后，元件將與吸油側分離。如果轉子 進一步旋轉，則會建立與壓力側的連接，元件將會減少液壓油并通過壓力通道將其壓入系統中。
調節
隨著壓力在系統中積聚，小型控制柱塞的后側始終通過通道向系統壓力加壓。
在排放位置，大型控制柱塞的后側也通過控制閥芯中的鉆孔向系統壓力加壓。具有較大面積的控制活塞將定子環 保持在其偏心位置。
泵以低于壓力控制器上設定的零行程壓力的壓力排出液壓油。
控制閥芯由彈簧保持在某一位置。
下行控制
如果產生自產品壓力 x 面積的力 FP 超過了彈簧的反作用力 FF，調節器閥芯則會向彈簧偏移。因此，位于大驅動柱塞后的腔體將與油箱連接，從而進行卸載。
連續受到系統壓力作用而被加壓的小驅動柱塞會將定子環 移至幾乎接近中心位置。泵保持壓力不變，流量降至零且泄漏被取代。
液壓油的功率損耗和熱量即可保持為小。
特性曲線 qV-p 保持垂直，且在設置不同壓力值時平行移動。
行程內控制
當系統中壓力降至所設零行程壓力以下時，彈簧會將控制閥芯推回其原位置。
再次對大控制活塞進行加壓，并將定子環 移至偏心位置。泵再次開始排油。
德國力士樂REXROTH葉片泵訂貨號和型號：

R900580382 PV7-1A/16-20RE01MC0-16
R987065773 PV7-1A/16-20RE01MC0-16LIM17CC
R987066114 PV7-1A/16-20RE01MC0-16LIM20CC
R900517795 PV7-1A/16-20RE01MC0-16-A184
R901370386 PV7-1A/16-20RE01MC0-16-C3.1
R901412083 PV7-1A/16-20RE01MC0-16-P100
R901406649 PV7-1A/16-20RE01MC0-16-P110
R901417552 PV7-1A/16-20RE01MC0-16-P120
R901405871 PV7-1A/16-20RE01MC0-16-P52
R901339145 PV7-1A/16-20RE01MC0-16-P70Q20
R987119852 PV7-1A/16-20RE01MC016 PV7-16-20RE01MC016
R987074165 PV7-1A/16-20RE01MC016 PVV1-1X/018RJ15DMB
R987066162 PV7-1A/16-20RE01MC016 V7/10-14RE01MC016
R987046365 PV7-1A/16-20RE01MC016 V7/16-20RE01MC16
R900592237 PV7-1A/16-20RE01MC3-16
R900616890 PV7-1A/16-20RE01MC3-16-A184
R901391674 PV7-1A/16-20RE01MC3-16-C3.1
R901429722 PV7-1A/16-20RE01MC3-16-P50Q25
R900506473 PV7-1A/16-20RE01MC5-16
R900934651 PV7-1A/16-20RE01MC5-16WG
R900926429 PV7-1A/16-20RE01MC5-16WH
R900748912 PV7-1A/16-20RE01MC6-16
R900534412 PV7-1A/16-20RE01MC7-16
R901163663 PV7-1A/16-20RE01MC7-16WH
R901161166 PV7-1A/16-20RE01MC8-16
R900509274 PV7-1A/16-20RE01MD0-16
R987179769 PV7-1A/16-20RE01MD0-16HAMERSLAGGRIJS
R900573212 PV7-1A/16-20RE01MD0-16-A234
R901284711 PV7-1A/16-20RE01MD0-16-Q25
R900511987 PV7-1A/16-20RE01MD3-16
R901134661 PV7-1A/16-20RE01MD6-16
R987196702 PV7-1A/16-20RE01MD6-16
R900939159 PV7-1A/16-20RE01MN0-16
R900733270 PV7-1A/16-20RE01MW0-16
R900721670 PV7-1A/16-20RE01MW0-16WG
R900722117 PV7-1A/16-20RE01MW0-16WH
液壓站又稱液壓泵站，是獨立的液壓裝置。它按逐級要求供油。并控制液壓油流的方向、壓力和流量，適用于主機與液壓裝置可分離的各種液壓機械上。用戶購后只要將液壓站與主機上的執行機構（油缸或油馬達）用油管相連，液壓機械即可實現各種規定的動作和工作循環。
液壓站是由泵裝置、集成塊或閥組合、油箱、電氣盒組合而成。各部件功能為：
泵裝置-上裝有電機和油泵，是液壓站的動力源，將機械能轉化為液壓油的壓力能。
集成塊-由液壓閥及通道體組裝而成。對液壓油實行方向、壓力和流量調節。
閥組合-板式閥裝在立板上，板后管連接，與集成塊功能相同。
油箱-板焊的半封閉容器，上還裝有濾油網、空氣濾清器等，用來儲油、油的冷卻及過濾。
電氣盒-分兩種型式。一種設置外接引線的端子板；一種配置了全套控制電器。
液壓站的工作原理：電機帶動油泵轉動，泵從油箱中吸油供油，將機械能轉化為液壓站的壓力能，液壓油通過集成塊（或閥組合）實現了方向、壓力、流量調節后經外接管路并至液壓機械的油缸或油馬達中，從而控制液動機方向的變換、力量的大小及速度的快慢，推動各種液壓機械做功。

機械壓力機，機械壓力機用曲柄連桿或肘桿機構、凸輪機構、螺桿機構傳動，工作平穩，工作精度高，操作條件好，生產率高，易于實現機械化、自動化，適于在自動線上工作。機械壓力機在數量上居各類鍛壓機械之。冷鐓機等各種線材成形自動機、平鍛機、螺旋壓力機、徑向鍛造機、大多數彎曲機、矯正機和剪切機也具有與機械壓力機相似的傳動機構，可以說是機械壓力機的派生系列。
機械壓力機工作原理
是用曲柄連桿或肘桿機構、凸輪機構、螺桿機構傳動，工作平穩、工作精度高、操作條件好、生產率高，易于實現機械化、自動化，適于在自動線上工作。機械壓力機在數量上居各類鍛壓機械之。冷鐓機等各種線材成形自動機、平鍛機、螺旋壓力機、徑向鍛造機、大多數彎曲機、矯正機和剪切機等，也具有與機械壓力機相似的傳動機構，可以說是機械壓力機的派生系列。行程是可變的，能夠在任意位置發出大的工作力。液壓機工作平穩，沒有震動，容易達到較大的鍛造深度，適合于大鍛件的鍛造和大規格板料的拉深、打包和壓塊等工作。液壓機主要包括水壓機和油壓機。某些彎曲、矯正、剪切機械也屬于液壓機一類。

液壓機，以高壓液體（油、乳化液等）傳送工作壓力的鍛壓機械。液壓機的行程是可變的，能夠在任意位置發出大的工作力。液壓機工作平穩，沒有震動，容易達到較大的鍛造深度，適合于大鍛件的鍛造和大規格板料的拉深、打包和壓塊等工作。液壓機主要包括水壓機和油壓機。某些彎曲、矯正、剪切機械也屬于液壓機一類。
液壓機工作原理
利用帕斯卡定律制成的利用液體壓強傳動的機械，種類很多。當然，用途也根據需要是多種多樣的。如按傳遞壓強的液體種類來分，有油壓機和水壓機兩大類。水壓機產生的總壓力較大，常用于鍛造和沖壓。鍛造水壓機又分為模鍛水壓機和自由鍛水壓機兩種。模鍛水壓機要用模具，而自由鍛水壓機不用模具。

旋轉鍛壓機，鍛造與軋制相結合的鍛壓機械。旋轉鍛壓機的基本傳動方式與軋機相似。在旋轉鍛壓機上，變形過程是由局部變形逐漸擴展而完成的,所以變形抗力小，機器質量小，工作平穩、無震動，易實現自動化生產。輥鍛機、成形軋制機、卷板機、多輥矯直機、輾擴機、旋壓機等都屬于旋轉鍛壓機。
旋轉鍛壓機工作原理
旋轉鍛壓機是鍛造與軋制相結合的鍛壓機械。在旋轉鍛壓機上，變形過程是由局部變形逐漸擴展而完成的，所以變形抗力小、機器質量小、工作平穩、無震動，易實現自動化生產。輥鍛機、成形軋制機、卷板機、多輥矯直機、輾擴機、旋壓機等都屬于旋轉鍛壓機。鍛壓機械的規格大多以負載工作力（千牛）計，但鍛錘則以鍛錘落下部分的質量（千克）計，對擊以打擊能量（千焦）計。鍛壓機械多根據大成形的材料直徑、厚度或軋輥直徑計。

自動送料裝置，在鍛壓機械中有的自動送料裝置，此處指用於開式壓力機、閉式壓力機、多工位壓力機、高速壓力機等單機或沖壓自動線進行板料加工的自動送料裝置。
