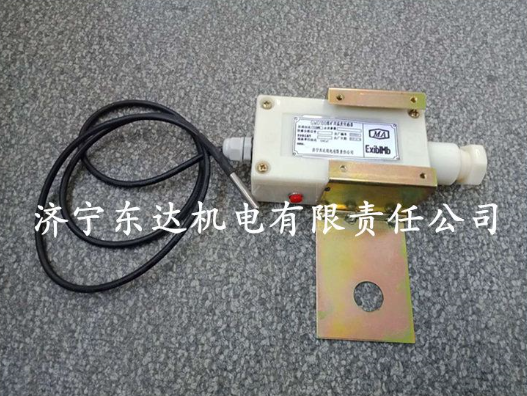

GWD100煤礦用溫度傳感器概 述

1. 1用途及適用范圍：GWD100煤礦用溫度傳感器（以下簡稱傳感器）為礦用本質安全型電氣設備，該傳感器適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為監測帶式輸送機輸送帶溫度之用。

2.特點：傳感器體積小，重量輕，便于安裝，性能穩定，維護簡單。

二、產品分類

1.防爆型式及標志

防爆型式：礦用本質安全型；

3.外形尺寸：150mm?62mm?42mm；

4.重量：0.2kg。

5.本安參數：U i：DC12.5V；I i：1.5安；C i：0uF；L i：OmH；

工作電壓：12V，工作電流：≤100mA。

三、使用環境條件

1.傳感器在下列環境條件下應能正常工作

a)環境溫度：0℃～ 40℃；

b)相對濕度：不大于96%（ 25℃）；

c)大氣壓力：80kPa～106kPa；

d)煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

2.傳感器能承受的最惡劣和安裝貯運條件為：

a)高溫： 60℃；

b)低溫：-40℃；

d)振動：加速度50m/s

e)沖擊：峰值加速度500m/s

四、結構特征及工作原理

1.結構特征：傳感器由外殼、溫度探頭、接線端子等部分組成。

2.工作原理：傳感器的溫度傳感元件為LM35,其將溫度信號轉變?yōu)閷?duì)應的電壓信號或開關量信號送至可編程控制箱，通過PLC控制輸出相應的控制信號。當溫度達到報警值時，可編程控制箱控制電磁閥動作灑水。電壓量信號時通過設定可將溫度保護整定在不同的數值（0℃～100℃），實現超溫保護；開關量信號溫度保護值為60℃?2℃。

五、基本性能

1.動作溫度：在0℃～100℃范圍內可調。

2.動作點出廠默認設定在60℃，誤差：?2℃。

3.信號輸出方式：

a)一組電壓信號：（0～2）V；

b)一組高低電平信號：高電平≥9V，低電平≤3V。

4.動作性能當被測點溫度超過設定溫度時，傳感器連接的控制箱語音報警；當被測點溫度低于設定溫度時，傳感器連接的控制箱語音不報警。
