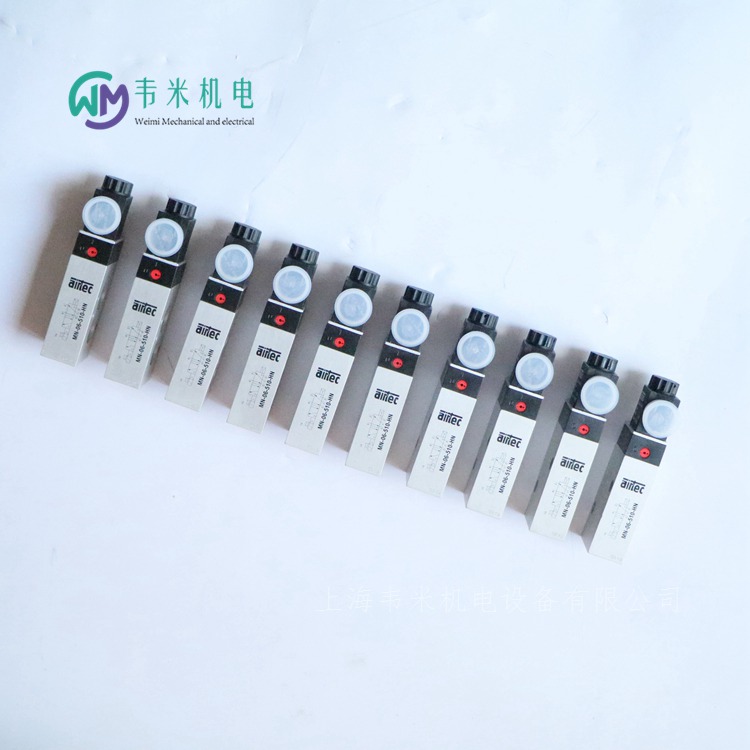

AIRTEC電磁閥MN-06-510-HN，上海韋米機電設備有限公司供應產品，銷售熱線：13524123009，在線QQ：2896079243，傳真：021-51334670；聯系人：雷青。產品圖片實拍，價格貨期快速報價，大量產品現貨供應，價格優惠；熱誠歡迎新老客戶咨詢下單！

先導式電磁閥，通電時，依靠電磁力提起閥桿，導閥口打開，此時電磁閥上腔通過先導孔卸壓，在主閥芯周?chē)纬缮系拖赂叩膲翰睿趬毫Σ畹淖饔孟拢黧w壓力推動主閥芯向上移動將主閥口打開；斷電時，在彈簧力和主閥芯重力的作用下，閥桿復位，先導孔關閉，主閥芯向下移動，主閥口關閉；電磁閥上腔壓力升高，流體壓力向主閥芯加壓，密封更好。

氣動控制閥是指在氣動系統中控制氣流的壓力、流量和流動方向，并保證氣動執行元件或機構正常工作的各類氣動元件。控制和調節壓縮空氣壓力的元件稱為壓力控制閥。
一、氣動閥門系統各部分功能和用途：
1、氣動執行器：分為雙動型和單動型。雙動氣動執行器：對閥門開啟和關閉的兩位式控制。單動氣動執行器（彈簧復位型）：在氣路切斷或故障，閥門自動開啟或關閉。
2、閥門：閥門是流體輸送系統中的控制部件。
3、電磁閥：分為單電控電磁閥和雙電控電磁閥。單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開。雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉。
4、限位開關：遠距離傳送閥門的開關位置的信號。有機械式、接近式、感應式。
5、氣電定位器：根據電流信號?(標準4-20mA)的大小對閥門的介質流量調節控制。
6、氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件潤滑作用。
7、手動操作機構：在自動控制不正常情況下手動操作。
8、靜音器：安裝在電磁閥的排氣口，降低噪聲。
9、快插接頭：一端連接于電磁閥或執行器，另一端將氣管直接插入即可使用。
10、空壓機：是壓縮空氣的氣壓發生裝置。
11、氣管：有軟管、紫銅管、不銹鋼。常用規格有6mm、8mm。

氣動開關型閥門系統構成：氣動執行器、閥門、電磁閥、限位開關、氣源處理三聯件、手動操作機構、消聲器、快插接頭、空氣壓縮機、氣管。
氣動調節型閥門系統構成：氣動執行器、閥門、氣電定位器、氣源處理三聯件、手動操作機構、消聲器、快插接頭、空氣壓縮機、氣管。
氣動開關閥就是以壓縮空氣（空壓機）為動力源，通過電磁閥換向去驅動氣動執行器，氣動執行器帶動閥門，實現閥門的開關，

氣壓傳動系統按氣動元件和裝置功能不同，氣壓傳動系統可分成4個組成部門。
1，氣源裝置。
起源裝置是產生壓縮空氣的裝置，通常指空氣壓縮機和起源凈化設備。空氣壓縮機是原動機把機械能轉換成空氣的壓力能。氣源凈化設備是用來降低壓縮空氣的溫度，除去壓縮空氣中的水分，油分及污染物等。一般氣動設備較多的廠里會將起源裝置集中在空壓站內，由氣壓站統一向各分車間或用氣設備分配供應壓縮空氣。
2，執行元件
執行元件以壓縮空氣的壓力能作為能量，將壓縮空氣的壓力能轉換成生產需要的機械能。氣動執行元件有可以實現直線運動氣缸，實現連續回轉運動的氣馬達和不連續回轉運動的擺動馬達等。
3，控制元件
在生產中可以實現對執行元件的操縱，運算和檢測等，可以控制壓縮空氣的壓力，流量和流動方向，以便使執行機構完成預定的運動來滿足生產需求。通常包括各種壓力閥，流量閥，邏輯元件，射流元件，行程閥，轉換器和傳感器等。
4，輔助元件
輔助元件可以?xún)艋瘔嚎s空氣，對執行元件進行潤滑和消聲，以及連接元件的一些裝置。通常包括分水過濾器，油霧器，消聲器以及各種管路附件等。


氣動系統是設備尤其是機床加工中心設備的系統，例如立式加工中心上的打刀缸，刀庫的倒刀，氣動吹掃等，這些附件都是需要?dú)鈩?dòng)配合的使用的，所以就單機設備而言，氣動系統的設計也是非常必要和重要的。

隨著工業4.0的時代的到來，自動線、自動加工單元，機械手抓取等自動化、智能化設備的氣動系統的配套使用，更是占據了相當?shù)谋戎亍?br />加工車間的自動線，對氣動系統的設計以及選型使用。氣動系統在立式加工中心上的使用。氣動系統在自動生產線上的應用。
一、氣動系統在立式加工中心中的應用
立式加工中心的氣動系統需要控制的幾個功能模塊：
1、控制打刀缸，實現刀具的自動夾緊與松開。
2、控制刀庫，實現刀庫的倒刀動作。
3、控制加工過程中的氣動吹掃功能，實現對加工零件的風冷卻和清理夾具的作用。
4、控制附件銑頭，實現附件銑頭刀具的自動夾緊和松開。
5、控制主軸的中心吹氣功能。
（氣動電磁閥的選擇需要和電氣工程師做相應的溝通，例如控制電壓，控制方式等）

AIRTEC電磁閥MN-06-510-HN，德國愛爾泰克氣動電磁閥；

AIRTEC二位三通電磁閥
M-22-310-HN-412
M-22-310-HN-O12
M-22-311-HN-412
M-22-311-HN-O12
M-22-320-HN-412
M-22-320-HN-O12
ME-22-311-HN-412
ME-22-311-HN-O12
ME-22-320-HN-412
ME-22-320-HN-O12
MO-22-310-HN-412
MO-22-310-HN-O12
MO-22-311-HN-412
MO-22-311-HN-O12
AIRTEC二位五通電磁閥
M-22-510-HN
M-22-510-HN-412
M-22-510-HN-O12
M-22-511-HN-412
M-22-511-HN-422
M-22-511-HN-O12
M-22-520-HN
M-22-520-HN-412
M-22-520-HN-O12
M-22-530-HN-412
M-22-530-HN-O12
M-22-533-HN-412
M-22-533-HN-O12
ME-22-511-HN-412
ME-22-511-HN-O12
ME-22-520-HN-412
ME-22-520-HN-O12
AIRTEC二位五通電磁閥
MC-20-510-HN
MD-20-510-HN
MC-20-520-HN
MD-20-520-HN
AIRTEC三位五通電磁閥
MC-20-530-HN
MC-20-533-HN
愛爾泰克AIRTEC二位五通電磁閥
MF-04-510-HN
MF-04-520-HN
愛爾泰克三位五通電磁閥
MF-04-530-HN
MF-04-533-HN
AIRTEC二位五通電磁閥
MF-25-510-HN
MF-25-511-HN
MF-05-520-HN
AIRTEC三位五通電磁閥
MF-05-530-HN
MF-05-533-HN
AIRTEC二位五通電磁閥
MC-07-510-HN
MC-07-520-HN
AIRTEC二位五通電磁閥
MC-07-530-HN
MC-07-533-HN
愛爾泰克二位五通電磁閥
MF-07-510-HN
MF-07-511-HN
MF-07-520-HN
AIRTEC愛爾泰克三位五通電磁閥
MF-07-530-HN
MF-07-533-HN
AIRTEC二位三通電磁閥
MN-06-310-HN
MN-06-311-HN
MN-06-311-HN-142
AIRTEC二位五通電磁閥
MN-06-510-HN
MN-06-510-HN-142
MN-06-511-HN
MN-06-520-HN
AIRTEC三位五通電磁閥
MN-06-530-HN
愛爾泰克AIRTEC二位五通電磁閥
MN-22-510-HN
MN-22-511-HN
AIRTEC電磁閥配件
KN-063-DRH
KN-065-DRH
KN-063-DRS
KN-065-DRS
AIRTEC二位三通換向閥
KN-05-310-HN
KN-05-310-HNX-XXX
KN-05-310-HN-142
KN-05-310-HN-144
KN-05-310-HN-912
KN-55-310-HN
KN-05-311-HN
KN-55-311-HN
AIRTEC二位五通換向閥
KN-05-510-HN
KN-05-511-HN
KN-55-510-HN
KN-55-511-HN
KN-05-520-HN
KN-55-520-HN
KN-05-511-HN-912
KN-05-520-HN-157
KN-05-520-HN-142
AIRTEC三位五通換向閥
KN-05-530-HN
KN-55-530-HN
KN-05-533-HN
KN-55-533-HN
愛爾泰克二位五通換向閥
MI-01-510-HN
MI-01-510-HN-112
MI-01-511-HN
MI-01-520-HN
MI-01-520-HN-112
愛爾泰克三位五通換向閥
MI-01-530-HN
MI-01-533-HN
AIRTEC二位五通電磁閥
MI-02-510-HN
MI-02-511-HN
MI-02-520-HN
AIRTEC三位五通電磁閥
MI-02-530-HN
MI-02-533-HN
愛爾泰克二位五通電磁閥
MI-03-510-HN
MI-03-511-HN
MI-03-520-HN
愛爾泰克三位五通電磁閥
MI-03-530-HN
MI-03-533-HN
安沃馳AVENTICS過濾器-調壓閥, 系列 AS2-FRE-R412006210
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓打開
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2600 l/min
壓縮空氣連接 G 3/8
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  28 cm3
濾清器濾芯  可替換
壓力必須至少低于環境和介質溫度15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS過濾器-調壓閥, 系列 AS2-FRE-R412006176
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓打開
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2100 l/min
壓縮空氣連接 G 1/4
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  28 cm3
濾清器濾芯  可替換
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS過濾器-調壓閥, 系列 AS2-FRE-R412006202
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓關閉
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2100 l/min
壓縮空氣連接 G 1/4
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  28 cm3
濾清器濾芯  可替換
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS標準-噴霧潤滑器, 系列 AS2-LBS-R412006225
組成部分 標準-噴霧潤滑器
加油方式 運行時的半自動加油,手動加油
防護罩 帶有保護杯
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2800 l/min
壓縮空氣連接 G 1/4
結構特點  油霧潤滑器, 可以組裝成塊
組成部分  標準-噴霧潤滑器
安裝位置  垂直
合格證書  適合ATEX
工作壓力范圍  0,5 ... 16 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
油霧器的集水杯容積  40 cm3
加油方式  運行時的半自動加油 手動加油
重量  0,229 kg
加油速度為每分鐘 1000 升  1-2 滴
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
只能使用帶舌簧觸點的ST6型傳感器進行電子水平監控，供貨范圍包括傳感器座。
傳感器不包括在供貨范圍內，傳感器安裝準備已就緒。
整個已設置的滴水量進入壓力系統
大工作壓力為 10 bar 時，可在運行時人工加注機油。
適用于在 1、2、21、22 Ex 區內使用
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
