ZWY-60/22L礦用挖掘式裝載機大型扒渣機

自重：6300公斤

功率：220千瓦

又稱扒渣機、坑道清理機、坑道出渣機。是一種連續工作的出礦設備，主要用于狹小空間的洞采作業，如煤礦、金屬礦、非金屬礦、飲水港道等，其作用是采集各工程的碎石土料并輸送、裝車。

礦安重工：173-6216-5697

功能特點

a.堅固的結構（刮板機構、車架、鏟斗、動臂）經專門設計和制造，可以應對苛刻的挖掘工況

為了延長使用壽命并確保持續生產，鏟斗、動臂、斗桿選用了除了熱應力的高強度鋼材和堅固鑄件，

打造出可靠性，堅固。關鍵接合處采用全焊透、異型、接地焊縫。對重要焊縫進行UT檢查，確保好的焊接質量。

動臂和斗桿采用高強度鋼材和堅固鑄件制成，它們牢固連接在一起并除了熱應力，極重負荷型鏟斗

具有強的防護能力，鏟斗可在高密度石料和強勁挖掘應用中使用。鏟斗表面采用了經過硬化處理的材料。

b.專為采礦、重型建筑工程等高沖擊力、高速應用場合設計的履帶正銷固定式密封潤滑履帶可以防止銷釘移動和履帶鏈節開裂，從而提供可靠的密封和履

帶壽命。

礦山型加固的履帶鏈節能夠好地抵御金屬疲勞和裂紋形成。

經過感應淬火的高質量鏈輪齒減少了驅動系統的磨損。

c.液壓系統設備由齒輪泵、多路換向閥、回轉馬達、行走馬達、液壓油缸、散熱器、進回油濾油器、先導手柄，高壓軟管及液壓油箱組成。主要液壓元件均采用國內外一線品牌。

液壓動力選用高壓齒輪泵，抗污型強，能為系統提供與負載相匹配的壓力和流量，工作壓力更穩定，效率更高。

多路控制閥選用負載敏感控制系統，可以實現挖臂復合動作，控制精度高，動作柔和，可以避免出現沖擊現象，并且整體采用模塊化設計，維修方便。

行走馬達與減速機選用模塊化設計，內置閥、平衡閥、停車制動裝置及高低二檔轉換裝置；傳動比范圍大，結構緊湊，工作效率高；可靠性強、體積小、運動平穩、噪音低，使用壽命長。

按照行走方式分為輪式和履帶式。它是及液壓行走，挖掘裝置，皮帶輸送，裝車，清理巷道底部五種功能。主要由電動機，液壓行走，挖掘裝置，行走裝置，皮帶輸送卸料和電器控制系統等部分組成。

組成及工作原理：

煤礦用挖掘式裝載機由挖臂機構、刮板輸送機構、履帶行走總成、車架總成、液壓操作系統、駕駛棚、電氣系統等七部分組成。

先由履帶推進，使刮板前段料口裝滿石料，再用鏟斗將石料扒進刮板輸送機，刮板輸送機將石料輸送到后面，卸入自卸汽車、梭式礦車或其它轉載設備上去。也可用鏟斗清理工作面或將遠處的石料扒進料口。

優點：

 它是由機械手與刮板機相接合，扒渣和輸送裝車功能合二為一，采用電動全液壓控制系統的生產裝置，具有能耗小、效率高的特點。是礦山企業不可少的先進的采礦設備，是人工和其它機械的替代產品。

1）窄型機身設計，通過性好，一機多用，可破碎，可挖裝；

2）可連續把巖渣輸送到礦車或其他運載設備上，裝載平穩，挖掘范圍大，不撒料，連續性強；

3）采用全液壓傳動，操縱簡單、靈敏、準確，布局合理，維修方便；

4）電氣和液壓系統設有保護裝置，使該機能夠保證平穩作業；

5）整機性能高、節能、噪音低。

性能參數：

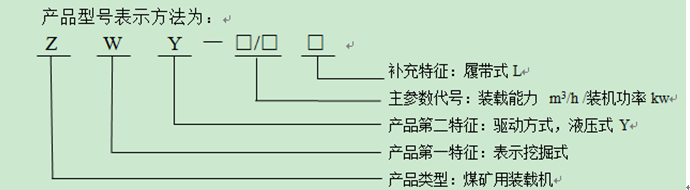

規格型號：ZWY-60/22L

整車重量：6300kg

長?寬?高：6130?1575?2100mm

主電機功率：22KW

挖掘高度：2600mm

挖掘寬度：3680mm

裝載能力：60m?/h

挖掘深度：500mm

挖取距離：1620

裝載寬度：3680

卸載高度：1360

離地間隙：180mm

履帶平均接地比壓：0.1MPa

轉彎半徑：3m

爬坡能力：16?

行走速度：0.29m/s

額定工作壓力：15 MPa
