GB/T 1408-2006絕緣材料電氣強度試驗儀  滿足標準：

儀器依據以下標準中對擊穿電壓部分的要求制造

GB/T 1408-2006絕緣材料電氣強度試驗方法

GB/T1695-2005硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗

GB/T3333電纜紙工頻電壓擊穿試驗方法

HG/T 3330絕緣漆漆膜擊穿強度測定法

GB12656電容器紙工頻電壓擊穿試驗方法

ASTM D149固體電絕緣材料在工業電源頻率下的介電擊穿電壓和介電強度的試驗方法.

GB/T 1408-2006絕緣材料電氣強度試驗儀  固體電介質擊穿

導致擊穿的最低臨界電壓稱為擊穿電壓.均勻電場中,擊穿電壓與介質厚度之比稱為擊穿電場強度（簡稱擊穿場強,又稱介電強度）.它反映固體電介質自身的耐電強度.不均勻電場中,擊穿電壓與擊穿處介質厚度之比稱為平均擊穿場強,它低于均勻電場中固體介質的介電強度.固體介質擊穿后,由于有巨大電流通過,介質中會出現熔化或燒焦的通道,或出現裂紋.脆性介質擊穿時,常發生材料的碎裂,可據此破碎非金屬礦石.

固體電介質擊穿有3種形式:電擊穿,熱擊穿和電化學擊穿.

電擊穿是因電場使電介質中積聚起足夠數量和能量的帶電質點而導致電介質失去絕緣性能.熱擊穿是因在電場作用下,電介質內部熱量積累,溫度過高而導致失去絕緣能力.電化學擊穿是在電場,溫度等因素作用下,電介質發生緩慢的化學變化,性能逐漸劣化,最終喪失絕緣能力.固體電介質的化學變化通常使其電導增加,這會使介質的溫度上升,因而電化學擊穿的最終形式是熱擊穿.溫度和電壓作用時間對電擊穿的影響小,對熱擊穿和電化學擊穿的影響大;電場局部不均勻性對熱擊穿的影響小,對其他兩種影響大.

九級安全防護措施：

(1)超壓保護

(2)試驗過流保護

(3)試驗短路保護

(4)安全門開啟保護

(5)軟件誤操作保護

(6)零電壓復位保護

(7)試驗結束放電保護

(8)獨立保護接地

(9)試驗完成后電磁放電

氣體電介質擊穿

在電場作用下氣體分子發生碰撞電離而導致電極間的貫穿性放電.其影響因素很多,主要有作用電壓,電板形狀,氣體的性質及狀態等.氣體介質擊穿常見的有直流電壓擊穿,工頻電壓擊穿,高氣壓電擊穿,沖擊電壓擊穿,高真空電擊穿,負電性氣體擊穿等.空氣是很好的氣體絕緣材料,電離場強和擊穿場強高,擊穿后能迅速恢復絕緣性能,且不燃,不爆,不老化,無腐蝕性,因而得到廣泛應用.為提供高電壓輸電線或變電所的空氣間隙距離的設計依據（高壓輸電線應離地面多高等）,需進行長空氣間隙的工頻擊穿試驗.

技術指標

1、輸入電壓AC220V50Hz

2、輸出電壓AC：0～20kV；DC：0～20kV

3、輸出功率2kVA

4、測量范圍AC～20kV；DC～20kV

5、試驗環境溫度：15～30℃，相對濕度：0～85%能夠穩定運行。

6、升壓速率1kV/s～5kV/s

7、耐壓時間0～6H

8、漏電流1～30mA可由計算機軟件自由進行設定

9、電源交流220V?10%的單相交流電壓和50Hz?1%的頻率

10、測量誤差≤2％

11、外形尺寸長?寬?高：800mm?800mm?1450mm

12、設備自重100Kg

儀器特點

1、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。

2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

高分子材料的損耗

高分子聚合物電介質按單體單元偶極矩的大小可分為極性和非極性兩類。一般地，偶極矩在0~0.5D（德拜）范圍內的是非極性高聚物；偶極矩在0.5D以上的是極性高聚物。非極性高聚物具有較低的介電常數和介質損耗，其介電常數約為2，介質損耗小于10-4；極性高聚物則具有較高的介電常數和介質損耗，并且極性愈大，這兩個值愈高。

高聚物的交聯通常能阻礙極性基團的取向，因此熱固性高聚物的介電常數和介質損耗均隨交聯度的提高而下降。酚醛樹脂就是典型的例子，雖然這種高聚物的極性很強，但只要固化比較完全，它的介質損耗就不高。相反，支化使分子鏈間作用力減弱，分子鏈活動能力增強，介電常數和介質損耗均增大。

高聚物的凝聚態結構及力學狀態對介電性景響也很大。結品能抑制鏈段上偶極矩的取向極化，因此高聚物的介質損耗隨結晶度升高而下降。當高聚物結晶度大于70%時，鏈段上的偶極的極化有時完全被抑制，介電性能可降至最低值，同樣的道理，非晶態高聚物在玻璃態下比在高彈態下具有更低的介質損耗。此外，高聚物中的增塑利、雜質等對介電性能也有很大景響。

試驗方法

1、絕緣試樣空氣中擊穿或耐壓試驗

2、絕緣試樣浸油中擊穿或耐壓試驗

3、絕緣試樣空氣中階梯擊穿或耐壓試驗

4、絕緣試樣浸油中階梯擊穿或耐壓試驗

注：根據用戶要求，可定制其他試驗方式

擊穿電壓是使電介質擊穿的電壓，電介質在足夠強的電場作用下將失去其介電性能成為導體，稱為電介質擊穿，所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。

在強電場作用下，固體電介質喪失電絕緣能力而由絕緣狀態突變為良導電狀態。導致擊穿的最低臨界電壓稱為擊穿電壓，在均勻電場中，擊穿電壓與固體電介質厚度之比稱為擊穿電場強度，它反映固體電介質自身的耐電強度。

不均勻電場中，擊穿電壓與擊穿處固體電介質厚度之比稱為平均擊穿場強，它低于均勻電場中固體電介質的介電強度。不同電介質在相同溫度下，其擊穿場強不同。當電容器介質和兩極板的距離d一定后，由U1-U2=Ed知，擊穿場強決定了擊穿電壓。

擊穿電壓也是評定絕緣油電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射擊電子。當電子具有足夠能量時，可以使油分子微化離解。

于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行中油的擊穿電壓低是變壓器工作危險的信號。

　一般的電器元件都是有電壓限制的，不能超過它的耐壓值，超過了這個電壓就會擊穿，元件就是損壞了。這個會使元件擊穿的電壓就叫做擊穿電壓。　　

　　擊穿電壓是使電介質擊穿的電壓。電介質在足夠強的電場作用下將失去其介電性能成為導體,稱為電介質擊穿,所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。不同電介質在相同溫度下,其擊穿場強不同。當電容器介質和兩極板的距離d一定后,由U1-U2=Ed知,擊穿場強決定了擊穿電壓。擊穿場強通常又稱為電介質的介電強度。提高電容器的耐壓能力起關鍵作用的是電介質的介電強度。

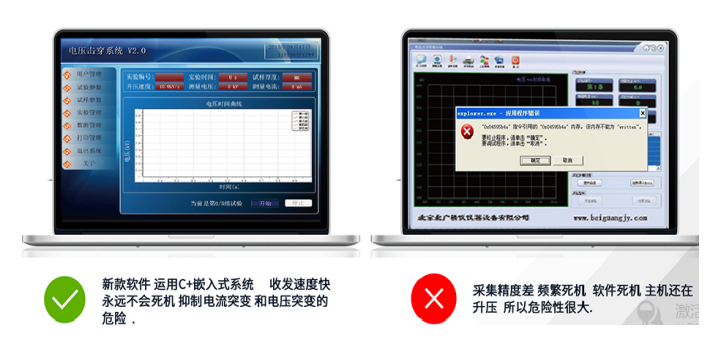

試驗軟件：

1、試驗軟件是我公司最新研發的功能強大、操作簡單、顯示直觀的試驗軟件系統；

2、采用計算機控制通過人機對話方式，完成對絕緣介質工頻電壓擊穿，工頻耐壓試驗；

3、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性；

4、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數；

5、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果；

6、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果；

7、可設置操作口令，做到專機專人操作，避免無關人員誤操作；

8、試驗報告格式靈活可變，適用于不同用戶的不同需求；

9、可對一組試驗中曲線數據的有效與否進行人為選定；

10、試驗結果數據可導入EXECL,WORD文檔編輯；

11、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；

12、儀器運行的持久性:儀器可連續運行使用，不需為保護儀器而定期停機；

常規型號：

BDJC-10KV電壓擊穿測試儀

BDJC-20KV電壓擊穿測試儀

BDJC-50KV電壓擊穿測試儀

BDJC-100KV電壓擊穿測試儀

BDJC-150KV電壓擊穿測試儀

試樣的處理

⑴用綢布蘸對試樣無腐蝕作用的溶劑,擦凈試樣。

⑵預處理和條件處理：處理條件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。

⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23?2℃，相對濕度（50?5）%的條件下處理不少于24h。

⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。

擊穿電壓測試方法主要包括以下幾種類型及操作流程：

?工頻交流擊穿測試?

?原理?：施加工頻交流電壓并逐步升壓至試樣擊穿，記錄擊穿電壓值?37。

?步驟?：

樣品安裝于電極間（如漆包線纏繞于圓柱形電極）?7。

設置升壓速率（如100-500V/s）?78。

持續升壓直至擊穿，記錄擊穿電壓?38。

?直流擊穿測試?

?原理?：采用直流電壓評估材料在穩定電場下的絕緣性能?68。

?步驟?：

連接直流高壓電源，升壓速率較慢（如50-200V/s）?67。

觀察電流變化，記錄擊穿瞬間電壓值?68。

?脈沖擊穿測試?

?原理?：模擬瞬態過電壓（如雷擊），測試材料在高頻或脈沖條件下的絕緣強度?67。

?步驟?：

施加標準波形脈沖電壓（如雷電沖擊波形）?8。

多次沖擊后記錄擊穿電壓?68。

?局部放電與熱擊穿測試?

?局部放電?：監測絕緣材料內部放電信號，評估潛在缺陷?6。

?熱擊穿?：結合升溫與升壓，測試材料在高溫下的耐壓能力?6。

?準備階段?

檢查設備連接線、電極接觸狀態及樣品完整性?35。

設置環境條件（溫度、濕度）并穿戴防護裝備（絕緣手套、護目鏡）?35。

?設備連接與參數設置?

高壓電源連接至電極，串聯電壓/電流表?35。

選擇升壓模式（勻速或階梯升壓）及量程?34。

?測試執行?

啟動升壓系統，實時監測電壓/電流變化?35。

擊穿后自動切斷電源并記錄數據，重復測試取平均值?37。

?安全防護?

設備配置過流保護、門聯鎖及放電裝置?24。

直流測試后需手動放電以避免觸電?26。

三、測試標準與設備配置

?適用標準?

?國際標準?：ASTM D149（固體材料介電擊穿測試）?28。

?國內標準?：GB/T 1408.1-2006（絕緣材料電氣強度試驗）?28。

?設備核心參數?

?電壓范圍?：覆蓋交流/直流0-150kV（如ZJC-150E型號）?4。

?升壓速率?：0.05-5kV/s可調?48。

?電極設計?：圓形電極（直徑25/75mm）減少邊緣放電影響?27。

四、典型應用場景

?光伏材料?：EVA封裝材料需驗證工頻/直流擊穿強度?2。

?漆包線?：通過交流或直流測試評估絕緣層極限電壓?17。

?電纜與變壓器?：耐壓試驗確保設備長期運行穩定性?8。

以上方法通過多維度評估材料絕緣性能，確保電氣設備的安全性與合規性?
