濾芯完整性泡點測試儀  應用范圍：

圓片濾膜（Disc membrane）：Φ25mm至Φ300mm的各種濾膜

標準折疊式濾芯 (Standard cartridge)：2.5″至40″，1芯至9芯

囊式濾芯 (Capsule)

小型濾芯 (Mini cartridge)

空氣過濾器的檢測   2.5″至40″

濾芯完整性泡點測試儀  自動打印

有些用戶在進行完整性檢測時，可能還有別的事情要處理，需要離開測試現場，但是他希望在回來時，可以拿到打印出來的測試結果。不會因?yàn)闇y試結束后，其它不可預知的原因，而造成測試結果的丟失。?測試儀在用戶啟動了自動打印選項后，就可以實現測試結束后自動打印測試結果的功能，這也是國內首先實現這種功能的儀器。

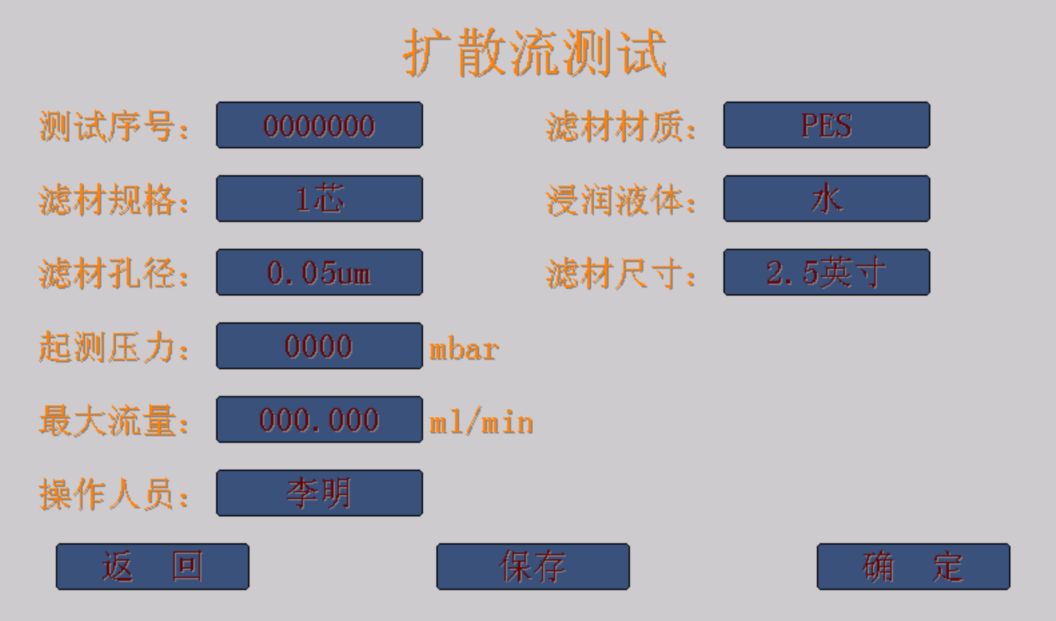

多點擴散流測試

此法是基于不同測試壓力下不同的擴散流速度。測試壓力從給定的最小壓力開始逐步增加到最大值或是泡點值,測定每個壓力下的擴散流。所有數值顯示在壓力和擴散流曲線和數據表。在下次使用濾芯前進行此項測試,并將該曲線斜率與第一次使用前測試的曲線斜率比較,就可判斷下次過濾前濾芯是否損壞。

泡點測試

潤濕液體由于毛細管作用停留在膜中的多孔道中。這種毛細管作用隨孔徑變小而增強。取決于膜孔徑的氣體壓力將液體逼出孔道。此時的壓力被稱為“泡點”或簡稱BP。液體首次會從膜上最大的孔徑出來。因此,濾芯的BP值同時與膜材(潤濕角因不同材質而異)特別是潤濕液體的表面張力有關。低表面張力的液體如有機溶劑,去污劑和乳化劑的BP值均較低。BP值還與潤濕介質的溫度有關。泡點測試法特別適合圓片膜的完整性測試。

完整性檢測的目的

1、濾芯制造商

—認證

—生產質量控制

2、濾芯用戶

—確認濾芯級別

—確認濾芯正確安裝

—確認濾芯未受損壞

—確認濾芯符合制造規格

—確認此濾芯和那些經制造商認證的濾芯一樣

—工藝認證文件

—批次記錄文件

結論：完整性試驗不是對濾膜中最大膜孔的直接測量

適用于生產環境：

科學的低能耗及外形設計

密封的外置散熱片

無需風扇散熱

無產生顆粒的風險

性能參數：

用戶分級控制

完整測試儀作為一種精密檢測儀器，其中有很多參數需要設置，這些參數的改變有可能會影響測試結果的準確性和可靠性。 同時為了滿足 GMP 的管理要求，普通操作人員和管理人員應該有各自不同的操作權限。  系列的所有版本都有用戶分級管理功能，做了更人性化的處理，使用戶可以根據使用情況更改儀器的登錄密碼，這也是國內 實現這種功能的儀器。

完整性測試儀的測量范圍非常廣泛，從平板過濾器到多芯的桶式過濾器，從囊式過濾器到呼吸器都能進行測試。而且儀器本身所具有的高分辨率信號分析處理模塊，保證了在測量大過濾面積濾器的完整性時，能把誤差減少到最小。

壓降測試

壓降測試基于氣流擴散入潤濕膜造成上游壓力的改變。推薦此方法用于已知體積的空鋼殼和壓力罐的泄漏測試。

壓降測試

測試壓力: 3000 mbar

穩定時間: 3 min

測試時間: 3 min

壓降: max.3 mbar

產品特點

高智能化：測試流程全自動控制，無需人工干預；

高可靠性：檢測精度高，重現性好；

高人性化：中文/英文操作環境，觸摸屏輸入，操作界面友好；

多功能化：可用于測試單芯濾器、多芯濾器，多種測試功能；

高集成化：儀器采用便攜設計，體積小，使用輕便；

高科技化：采用ARM9控制器，Windows CE 6.0系統；

高實用化：數據存儲、實時打印檢測結果，符合GMP的要求。

泡點測試

潤濕液體由于毛細管作用停留在膜中的多孔道中。這種毛細管作用隨孔徑變小而增強。取決于膜孔徑的氣體壓力將液體逼出孔道。此時的壓力被稱為“泡點”或簡稱BP。液體首次會從膜上最大的孔徑出來。因此,濾芯的BP值同時與膜材(潤濕角因不同材質而異)特別是潤濕液體的表面張力有關。低表面張力的液體如有機溶劑,去污劑和乳化劑的BP值均較低。BP值還與潤濕介質的溫度有關。泡點測試法特別適合圓片膜的完整性測試。

性能特點：

1、高性能CPU，觸摸屏設計，操作簡單、快捷、可靠。

2、強大的儲存功能，數據可定點查詢，內置打印機，可快速的打印出測試結果或歷史數據或?qū)崟r(shí)數據曲線。

3、檢測速度快。

4、體積小、重量輕、耗能少、攜帶方便。

5、防塵防濺技術專為生產環境設計。

6、三級用戶權限管理。

7、配方模式，自動化控制。

儀器特點：

◆ 在線檢測，不干擾下游的無菌狀態，完全滿足在線式檢測要求；

◆ 微電腦控制全自動檢測，具有氣泡點掃描、快速泡點檢測、擴散流加泡點同時檢 測、保壓法等多種檢測功能；

◆ 拋棄了單純的壓力衰減分析原理， 采用了先進的表觀擴散流分析原理，檢測精度與穩定性更好，對過濾器完整性檢測的結果與細菌挑戰實驗關聯性更好。

◆ 檢測精度及重現性達到或超過國外同類產品的水平，即可以檢測國產濾芯，也可檢測進口濾芯；

◆ 具有系統自檢功能，對系統氣密性、誤操作等具有報錯功能；

◆ 超強存儲功能，儀器自動存儲檢測結果；

◆ 采用先進的測試方法，可以檢測大過濾面積的過濾器及過濾系統；

◆ 泡點值與擴散流雙參數分析，確保完整性測試的高度可靠性；

◆ 在線時時顯示壓力與擴散流曲線，幫助分析過濾材料的性能和技術參數；

◆ 通過數據線線連接，遠程中央控制；

◆5.7”帶背光數字液晶顯示屏，顯示清晰；

◆ 采用普通紙針式打印機打印，便于記錄的永久存檔；

◆ 超強存儲功能，存儲500組檢測結果，與PC機連接，可無限存儲；

◆ 中英文界面選擇，方便操作；

應用領域：

◆ 藥液除菌過濾器的完整性測試

◆ 除菌空氣過濾器的完整性測試

◆ 制藥用氣體除菌過濾器的完整性測試

◆ 儲罐空氣呼吸器的完整性測試

◆ 制藥用水使用點之前除菌過濾器的完整性測試

隨機配件：

◆ 進氣管（帶快接接頭），出氣管（帶快接接頭）；

◆ 氣源接管（帶快接轉換接頭）；

◆ 多用轉換接頭（與過濾器外殼連結）；

◆ 打印紙;電源線;操作說明書。
