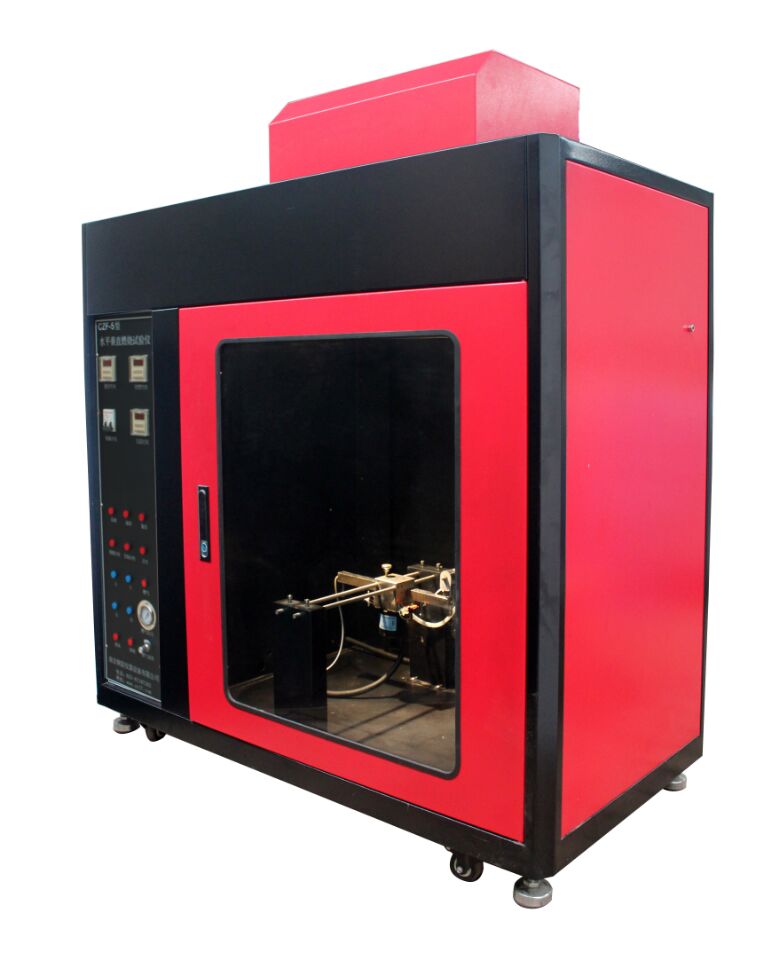

國產水平垂直燃燒試驗儀  符合標準

水平垂直燃燒試驗儀是依據IEC60950-1，UL94、IEC60707、IEC60695-2-2、GB5169、ISO1210等標準的要求設計進行制造的。

國產水平垂直燃燒試驗儀  技術指標

1.本生燈燈頭：內徑9.5mm?0.3mm從空氣入口處向上長度約100mm?10mm；
2.燃燒器角度：0~45?(手動調節，帶刻度)；
3.引燃鋪墊板：標準醫用棉花；
4.施燃?xì)怏w：98%甲烷標準氣或者37MJ/m3?1MJ/m3天然氣或丙烷（氣體自備）；
5.燃?xì)庋鏈靥荻龋簭?00℃?5℃～700℃?3℃用時44s?2.0s或54s?2.0s或者按照定制標準要求（需用溫度校準裝置驗證）；
6.溫度校準驗證裝置 ：進口儀表自動控制，配φ5.5mm，1.76?0.01g或φ9mm,10.00?0.05g標準銅頭(選購件)；
7.溫度校準驗證用熱電偶：?0.5mm，K型，進口絕緣式耐高溫鎧裝熱電偶(選購件)；
8.試驗時間和持燃時間：1s～999.9s（數顯可預置）；
9.重復施燃次數：1～9999次（數顯可預置）；
10.采用自動打火裝置,方便試驗自動進行；
11.箱體內部容積：0.75m3(可選0.5M3和1M3) ；
12.外形尺寸:寬1330*深730mm*高1500mm；
13.箱體材料：鐵板噴涂；
14.排氣孔：?100mm；
15.輸入電源：AC 220V  50HZ 5A。

16.產品全系標配燃?xì)庑孤秷?bào)警裝置，安全可靠。

一、 試驗步驟

1、 準備工作

a、 詳細閱讀ANSI/UL94、IEC60950-1、IEC695-2-2標準，了解相關的技術要求 。

b、 把減壓閥與氣瓶相連，另一端與燃燒室入氣口相連，并打開氣體閥門，檢查可燃?xì)怏w流通管道的氣密性。不能有泄漏現象.

c、 檢查面板的壓差計是否有正常的液體，若沒有或太少應作補充，否則，可燃?xì)怏w會經此處泄漏。

d、 接通電源，合上電源開關（POWER）。

2、 火焰調節

將燃燒管垂直放置，按下”點火”鍵，點燃火焰，調節流量計，氣壓差調節閥和空氣流量調節裝置，通過相互配合調整，以得到標準要求的火焰。

a. 流量計應從小向大逐步調節，流量過大是無法點燃。

b. 壓力調節針閥，位于燃燒座底下，它的旋入將增加壓差，反之減少。

c. 空氣流量調節裝置是用作改變外焰大小。

3、 樣品采樣判定及方法

     HB 級防火試驗（Horizontal Burning Test）

樣品要求：

1) 片狀：切割、熔鑄、擠塑等方式均可，邊沿光滑、表面干凈、密度均勻

2)尺寸：長?寬：125?5mm ? 13.0?0.5mm，需要提供測試的最小厚度樣品和3mm(-0.0, 0.2)厚度樣品，若樣品最小厚度大于3mm 或者最大厚度小于3mm，則可以不用提供3mm 樣品; 樣品最大厚度不超13mm，最大寬度不超過13.5mm，角半徑不大于1.3mm

3) 系列：若顏色、密度等有多種型號，則要提供相應的有代表性的樣品

4) 數量：樣品最少2 套、每套3 件樣品

測試程序：

1) 劃線：25?1mm，100?1mm

2) 夾持：夾住靠近100mm 處的樣品尾端，長度方向保持水平，寬度方向與水平面成45??2?，絲網固定在樣品下面100?1mm 處

3) 燃具：甲烷流量105ml/min，背壓力10mm 水柱

4) 火焰：焰高20?1mm

5) 燃燒：焰爐傾斜45?，置入火焰6mm 深處，30?1 秒或燃燒至25mm 處時移走焰爐

6) 計時：火焰燃燒至25?1mm 處時開始計時，計下停燃燒時所用的時間和燃燒過的長度

7) 計算：V=60L/t，V 是燃燒速度(mm/min)，L 是燃燒過的長度，t 是燃燒時間

用途

水平垂直燃燒試驗儀是測定樣品的的損壞程度以及樣品的線性燃燒速率和余焰/余灼時間。用于對電器設備和器具的塑料材料部件進行水平、垂直可燃性試驗。產品箱體外殼為鐵板噴涂（不銹鋼外殼可選），并配置可燃?xì)怏w泄露報警裝置（國內唯一），配備了大面積透明觀察窗，數顯計燃燒、余焰、余灼時間，本裝置外形美觀，使用方便，性能可靠。測試產品包括：家電、照明、電子類產品上的塑料件,工程塑料及橡膠材料等等。

主要配件：

售后服務

（1）免費送貨到用戶指定的地點，免費指導安裝、培訓及調試。

（2）產品質保期：自安裝正常使用日起一年；

（3）質保期內若產品出現質量問題，供貨方負責免費維修，質保期外僅收成本費。零部件常年供應.
