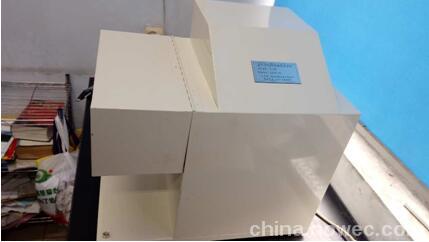

石墨滑動摩擦磨損試驗機 表面狀態的影響

摩擦表面粗糙程度。潤滑劑的存在，磨損碎片，橡膠表面老化和環境濕度都會大大改變橡膠的摩擦性能

1.表面狀態不同時，摩擦的粘附成分變化明顯，特別是有潤滑劑時，粘附摩擦成分顯著減少。

2.潤滑和在橡膠制品表面涂有低摩擦系數的塑料，可以使摩擦系數減小，增大疲勞磨耗的成分，從而使磨耗減少。

環境的影響

周圍的氣體，液體，濕度對磨耗性能的影響是很大的

1.氧氣的存在對疲勞磨耗影響最大，但對粗糙表面上的磨耗影響不大

2.液體介質使橡膠溶脹，從而降低耐磨性

石墨滑動摩擦磨損試驗機   特點：

1、速度精度：1%

2、負荷精度：0.5%

3、摩擦力矩精度：1%

4、具有試驗人員分級管理功能。

5、實時顯示摩擦系數-時間，扭矩-時間曲線。

6、試驗報告可打印試驗參數，試驗數據，曲線，備注等信息，簡單，方便，可編輯。

7、試樣尺寸：30mm?7mm?6mm

8、轉動速度：0-500轉/分 （可調）

9、負 荷：196N?0.1%（可增至392N）

10、摩擦環尺寸：￠40?10mm，倒角0.5?45?，外圓表面與內圓同心度偏差小于0.01

11、摩擦環材質：45號鋼,淬火,熱處理HRC40-45,外圓表面光潔度▼8

12、摩擦力矩：0--4N?m

13、砝碼重量：4KG砝碼一件，1KG砝碼4件，可實現重量疊加功能。

14、計數器精度：1S

15、傳感器測量精度：1% FS

16、系統運行穩定，可靠性高。

17、結構緊湊，使用方便，簡單。

18、采用高精度電機、驅動機、傳感器，精度高。

19、主要配置及附件：（計算機控制）

1、試驗主機一臺

2、高精度扭矩傳感器一只

3、計算機數據采集卡一塊

4、計算機一臺（品牌）

5、彩色激光噴墨打印機一臺

6、計算機控制軟件一套

7、4Kg砝碼兩件（備用一套）

8、標準磨擦環四件（備用兩件）

9、產品使用說明書一份

10、產品合格證

11、產品裝箱單一份

12、整機重量：約87公斤

適用范圍：

適用于塑料制品、橡膠制品、石墨板材或其他復合材料的滑動摩擦，磨損性能測試，也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。

Scope of application:

It is suitable for sliding friction, wear testing of plastic products, rubber products, graphite plate or other composite materials. It can also be used to measure the friction force, friction coefficient and wear amount of the test sample. The friction force, friction coefficient and wear volume of the specimens can also be measured.

GB/T 3960-1983本標準適用于測定塑料及塑料基復合材料的滑動摩擦磨損性能。

摩擦磨損定義

1、摩擦：兩物體接觸表面間產生阻礙切向相對移動的現象稱為摩擦。

2、滑動摩擦：兩接觸物體接觸點具有不同速度時之摩擦。

3、摩擦力：兩物體摩擦?xí)r相對移動的阻力。

4、摩擦系數：阻礙兩物體相對運動的摩擦力對作用到物體表面的法向力之比。

5、磨損：物體相對運動時相互接觸表面的物質不斷損失或產生殘余變形稱為磨損。

試驗條件

試驗中上轉軸保持靜止，下轉軸以200轉/分轉動,摩擦副做滑動摩擦,對磨2小時,負荷20公斤,根據材料,允許選擇其它負荷.試驗環境溫度為23?5攝氏度.

試驗報告

試驗報告應包括下列內容：

A.塑料名稱、規格、牌號、生產廠；

B.試樣的制備方法，摩擦表面狀況，測定的試樣個數；

C.環境溫度、溫度及狀態調節條件；

D.圓環材質、硬度、光潔度和外徑尺寸；

E.試驗負荷；

F.試驗結果：磨痕寬度或體積磨損及摩擦系數的測定結果；

G.試驗日期、人員。

功能：

    本廠生產的計算機控制塑料滑動摩擦試驗機是在現有電子塑料滑動摩擦試驗機的基礎上又增加了很多試驗功能，可以同時顯示扭矩-時間曲線，隨意設定試驗次數，顯示當前試驗次數，設定時間及當前試驗時間等多種功能，本機還配有彩色打印機，可以打印出帶有曲線，表格數據，試驗單位名頭的精美的試驗報告單。

Function:

The computer controlled plastic sliding friction test machine produced by our factory is on the basis of the existing electronic plastic sliding friction test machine, and has added a lot of test functions. It can display the torque time curve at the same time, set the test times at will, display the current test times, set the time and the current test time and other functions, this machine is this machine. It also has a color printer, which can print out exquisite test reports with curves, table data and test units.

主要技術規格：

   1、最大試驗力：2000N

   2、試驗力示值相對誤差:在滿量程的10%以上，不超過?2%

   3、試驗力示值重復性相對誤差：在滿量程的10%以上，不超過2%

   4、摩擦力矩測量范圍：0-15N.m

   5、摩擦力矩示值相對誤差： 在滿量程的10%以上，不超過?3%

   6、摩擦力矩示值重復性相對誤差：在滿量程的10%以上，不超過3%

   7、下試樣軸轉速：400，200r/min   可選擇（無級調速）

   8、上試樣軸轉速：360，180r/min

   9、上試樣軸向最大移動距離：?4mm

  10、時間控制范圍：  1s-9999min

  1 1、轉數控制范圍:  1-999999

  1 2、曲線記錄及數據處理：由HX專用計算機實現對各個參數的測量顯示及數據處理，可時實顯示時間-摩擦力矩等多種曲線

橡膠摩擦磨耗的影響因素

橡膠的磨耗主要有三種形式：

1.磨損磨耗：粗糙表面上凸出的尖銳粗糙物不斷切割，刮擦

2.疲勞磨耗：硫化膠表面受周期性壓縮，剪切，拉伸等形變作用

3.卷曲磨耗：光滑表面接觸時硫化膠表面的微凹凸不平的地方發生變形。

影響因素：

實際接觸面積的影響：

1. 粘附阻力的大小與兩表面的微觀接觸面積的總和成比例

售后服務

一、安裝調試：協助試驗機的安裝，負責試驗機的運輸、調試。

二、驗收標準：試驗機按訂貨技術附件進行驗收。終驗收在買方進行，對用戶提供的試樣進行試驗，并提供測試報告。

三、培訓：安裝調試同時，在儀器操作現場一次性免費培訓操作人員2-3名，該操作人員應是由需方選派的長期穩定的員工，培訓后能夠?qū)υO(shè)備基本原理、軟件使用、操作、維護事項理解和應用，使人員能夠獨立操作設備對樣品進行檢測、分析，同時能進行基本的維護。

四、軟件升級：終生免費提供新版本控制軟件。

技術支持：對于所需儀器的用戶，根據用戶的要求提供專業的技術方案。除了常規的儀器服務外，我公司技術部還可為用戶提供各種非常規設備的技術支持。

服務體系：作為設備供應商本公司對本次招標所提供的產品提供保障體系：當設備出現故障，必要時將派指定的專業技術員在規定時間內上門維修或寄修，產生的運費由本公司承擔。

安全注意事項：開機之前，敬請仔細閱讀本使用指南，以防止出現對操作人員的意外傷害或?qū)x器的損壞等的事件。操作前，請閱讀“安裝與設置”，保證對儀器各部件的正確安裝與連接。在第一次操作前，務必請有操作經驗的人員進行指導，防止誤操作造成意外事件的發生。電擊危險： 確保在安裝或維修該儀器之前使所有導線斷電，防止在帶電情況下，對人員或設備造成傷害。
