滑動摩擦磨損系數儀 石墨板材滑動摩擦系數測試儀 表面狀態的影響

摩擦表面粗糙程度。潤滑劑的存在，磨損碎片，橡膠表面老化和環境濕度都會大大改變橡膠的摩擦性能

1.表面狀態不同時，摩擦的粘附成分變化明顯，特別是有潤滑劑時，粘附摩擦成分顯著減少。

2.潤滑和在橡膠制品表面涂有低摩擦系數的塑料，可以使摩擦系數減小，增大疲勞磨耗的成分，從而使磨耗減少。

滑動摩擦磨損系數儀 石墨板材滑動摩擦系數測試儀  環境的影響

周圍的氣體，液體，濕度對磨耗性能的影響是很大的

1.氧氣的存在對疲勞磨耗影響最大，但對粗糙表面上的磨耗影響不大

2.液體介質使橡膠溶脹，從而降低耐磨性

參數：

1) 速度精度：1%

2) 負荷精度：0.5%

3) 摩擦力矩精度：1%

4) 試樣尺寸：30mm?7mm?6mm

5) 轉動速度：0-500轉/分 （可調）

6) 負荷：196N?0.1%（可增至392N）

7) 摩擦環尺寸：￠40?10mm，倒角0.5?45?，外圓表面與內圓同心度偏差小于0.01

8) 摩擦環材質：45號鋼,淬火,熱處理HRC40-45,外圓表面光潔度▼8

9) 摩擦力矩：0--4N?m

10) 砝碼重量：4KG砝碼一件，1KG砝碼4件，可實現重量疊加功能。

11) 計數器精度：1S

12) 傳感器測量精度：1% FS

試驗設備

1、傳動系統，用來帶動圓環以給定的轉速旋轉，精確到5%以內，并要求圓環安裝部位軸的徑向跳動小于0.01毫米。

2、加載系統，對試樣和圓環，可施加法向力，精確到5%以內。

3、測定和記錄摩擦力矩系統，精確到5%以內。

4、記錄圓環轉數的計數器或記時器，精確到1%以內。

5、試樣夾具結構和尺寸見圖2，并附配墊圈4 GB 848-76，沉頭螺釘M3?0.35長10毫米。要保證試樣安置后無軸向竄動。

注：試驗設備本標準推薦采用M-200型磨損試驗機。

6、本試驗中圓環的材質對塑料磨損試驗結果影響很大，因此本標準采用的圓環，其外形尺寸見圖3。

材料為45號鋼，圓環要求整體淬火，熱處理HRC 40～45，外圓表面光潔度▽8，倒角處均為0.5?45度，外圓表面與內圓同心度偏差小于0.01.

    圓環可以反復使用，每次試驗后，需重新磨削。當外徑小于36毫米就不能再用。作仲裁試驗時必須用直徑40毫米的圓環。

注：圓環材質也可按產品標準另定。

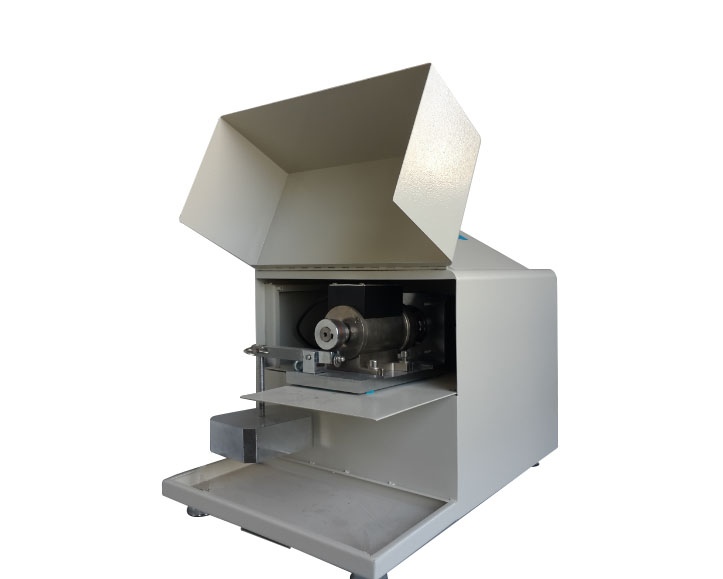

Main configuration and accessories: (computer control)

1. A test host

2. A high precision torque sensor

3. One piece of computer data acquisition card

4. One computer (brand)

5. A color laser inkjet printer

6. A set of computer control software

7, two 4Kg weights (a spare set)

8, four standard friction ring (two spare)

9. One copy of the product instructions

10. Product qualification certificate

11. Packing a single part of the product

12, the weight of the whole machine: about 87 kilograms

功能：

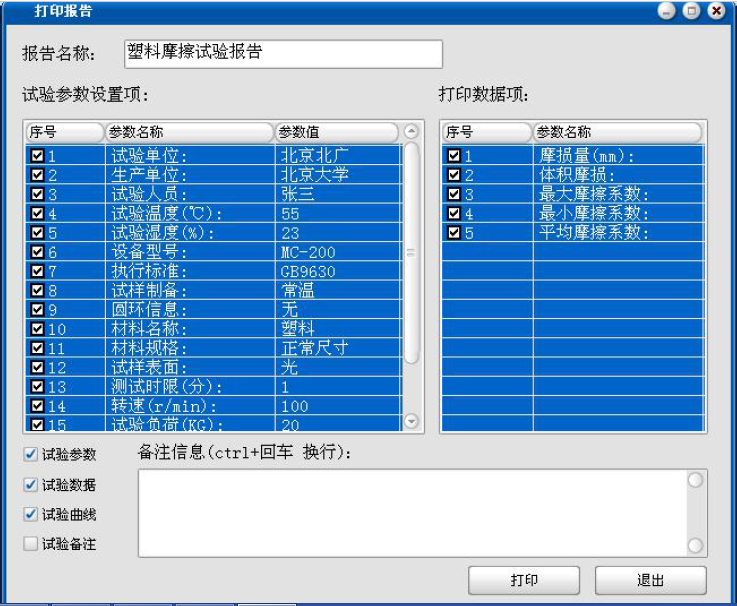

    本廠生產的計算機控制塑料滑動摩擦試驗機是在現有電子塑料滑動摩擦試驗機的基礎上又增加了很多試驗功能，可以同時顯示扭矩-時間曲線，隨意設定試驗次數，顯示當前試驗次數，設定時間及當前試驗時間等多種功能，本機還配有彩色打印機，可以打印出帶有曲線，表格數據，試驗單位名頭的精美的試驗報告單。

Function:

The computer controlled plastic sliding friction test machine produced by our factory is on the basis of the existing electronic plastic sliding friction test machine, and has added a lot of test functions. It can display the torque time curve at the same time, set the test times at will, display the current test times, set the time and the current test time and other functions, this machine is this machine. It also has a color printer, which can print out exquisite test reports with curves, table data and test units.

試驗條件

試驗中上轉軸保持靜止，下轉軸以200轉/分轉動,摩擦副做滑動摩擦,對磨2小時,負荷20公斤,根據材料,允許選擇其它負荷.試驗環境溫度為23?5攝氏度.

試驗報告

試驗報告應包括下列內容：

A.塑料名稱、規格、牌號、生產廠；

B.試樣的制備方法，摩擦表面狀況，測定的試樣個數；

C.環境溫度、溫度及狀態調節條件；

D.圓環材質、硬度、光潔度和外徑尺寸；

E.試驗負荷；

F.試驗結果：磨痕寬度或體積磨損及摩擦系數的測定結果；

G.試驗日期、人員。

試樣

塑料試樣尺寸

試樣尺寸見圖1.

試樣要求

試樣表面平整，無氣泡、裂紋、分層、明顯雜質和加工損傷等缺陷。每組試樣不少于3個。
